उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | GY200 इंजीनियरिंग ड्रिलिंग रिग | स्थिति: | नया |
|---|---|---|---|
| प्रकार: | रोटरी ड्रिलिंग रिग | वोल्टेज: | 220 वोल्ट |
| मॉडल: | जीई 200 | वारंटी: | 1 वर्ष |
| ब्रांड नाम: | Shitan | ड्रिलिंग व्यास: | अनुकूलित |
| ड्रिलिंग गहराई: | 300 मीटर | आवेदन: | पानी अच्छी तरह से ड्रिलिंग, अन्वेषण, मिट्टी परीक्षण, कोर ड्रिलिंग |
| ओईएम: | स्वीकार्य | सामग्री: | इस्पात |
| प्रमुखता देना: | बड़े टोक़ वाले इंजीनियरिंग ड्रिलिंग रिग,अन्वेषण इंजीनियरिंग ड्रिलिंग रिग |
||

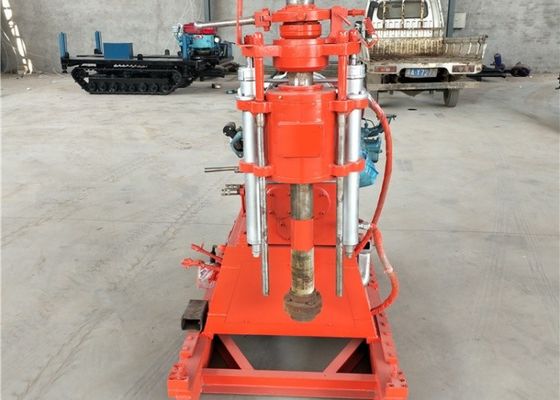

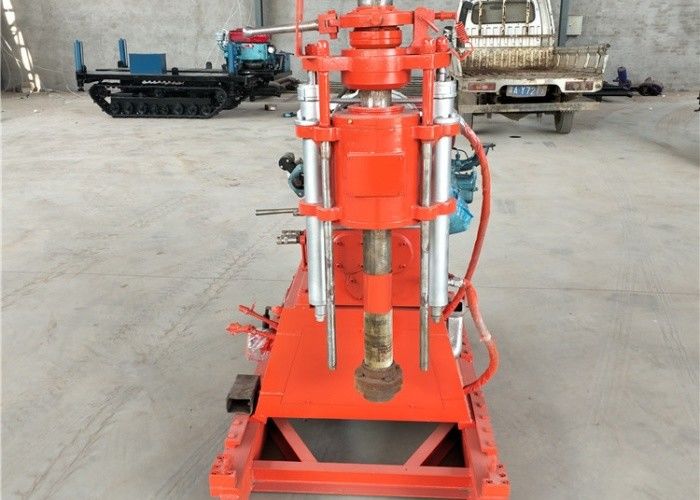

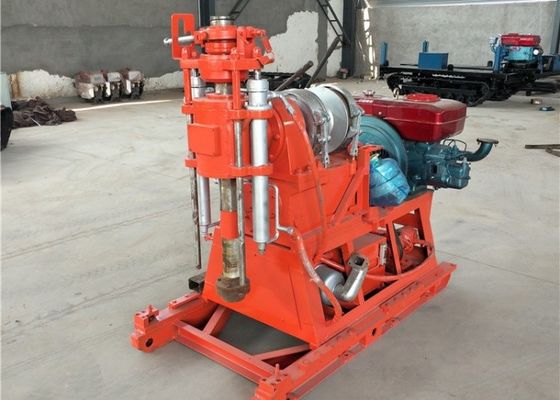

GY200 इंजीनियरिंग ड्रिलिंग रिग 300 मीटर गहराई के साथ बड़ा टॉर्क
उत्पाद का वर्णन:
GY 200 ठोस खनिज जमाव की सामान्य खोज और जांच, इंजीनियरिंग जियोटेक्टोनिक सर्वेक्षण और कंक्रीट संरचना निरीक्षण छेद के लिए इंजीनियरिंग ड्रिलिंग रिग।यह औद्योगिक और नागरिक संरचनाओं के भूवैज्ञानिक संरचना अन्वेषण के लिए डिज़ाइन किया गया था, जैसे कि रेलवे, पुल और जल विद्युत परियोजनाएं।
उत्पाद पैरामीटरः
| मूल पैरामीटर | |||||
| ड्रिलिंग गहराई | 60 मीटर | 225 मीटर | 295 मीटर | ||
| ड्रिलिंग व्यास | 300 मिमी | 76 मिमी | 46 मिमी | ||
| ड्रिल पाइप का व्यास | 50 | 42 | |||
| स्पिंडल घुमावदार कोण | 0°~ 360° | ||||
| बिना इंजन के वजन | 750 किलोग्राम | ||||
| आयाम (लंबाई * चौड़ाई * ऊंचाई) | 1820 * 980 * 1400 मिमी | ||||
| घुमावदार मेज | |||||
| घूर्णन गति | 900, 475, 388, 205, 157, 68 आर/मिनट | ||||
| अधिकतम टोक़ | 2000 N*m | ||||
| भोजन यात्रा | 400 मिमी | ||||
| अधिकतम सिलेंडर खिला बल | 29 KN | ||||
| सिलेंडर की अधिकतम उठाने की शक्ति | 39 KN | ||||
| लिफ्टर | |||||
| उठाने की क्षमता | 30 KN | ||||
| बॉबिन लाइन की गति, दूसरी परत | 0.27, 0.64, 0.83, 1.58, 1.64 मी/सेकंड | ||||
| पंप का व्यास | 135 मिमी | ||||
| रस्सी का व्यास | 12.5 मिमी | ||||
| रस्सी क्षमता | 30 मीटर | ||||
| तेल पंप | |||||
| विस्थापन | 20 एमएल/आर | ||||
| नामित गति | 2500 आर/मिनट | ||||
| नामित दबाव | 20 एमपीए | ||||
| अधिकतम दबाव | 25 एमपीए | ||||
| शक्ति | |||||
| नामित शक्ति | 14 KW (Y160-4 इलेक्ट्रिक), 14.7 KW (ZS-1115 डीजल) | ||||
| नामित गति | 1460 r/min (Y160-4 इलेक्ट्रिक), 2200 r/min (ZS-1115 डीजल) | ||||
| वजन | 144 किलोग्राम (Y160-4 इलेक्ट्रिक), 190 किलोग्राम (ZS-1110 डीजल) | ||||
| फ्रेम | |||||
| प्रकार | आधार फ्रेम के साथ स्लाइडिंग प्रकार | ||||
| ड्रिल की चलती यात्रा | 400 मिमी | ||||
| ड्रिल और छेद खोलने के बीच की दूरी | 270 मिमी | ||||
उत्पाद की विशेषताएं:
1. डीजल इंजन और बिजली के रूप में बिजली के इंजन.
2एकीकृत ड्रिलिंग टॉवर:
टावर दो उच्च शक्ति तेल सिलेंडर, हाइड्रोलिक नियंत्रण के साथ टावर के वृद्धि और गिरावट द्वारा समर्थित है। ऑपरेशन बेहद सुविधाजनक है, समय और श्रम प्रयास की बचत,उपयोगकर्ता के लिए अधिकतम लाभ पैदा करना.
3क्रॉलर मोबाइल बेसः
चेसिस में क्रॉलर प्रकार का इस्तेमाल किया जाता है जिससे तेजी से मोड़ प्राप्त होते हैं, जो आवागमन के लिए बहुत सुविधाजनक होता है।
4लंबी स्ट्रोक हाइड्रोलिक समर्थन पैर का उपयोग उभार उपकरण की सहायता के बिना स्वचालित रूप से ड्रिल के परिवहन, लोडिंग और अनलोडिंग के लिए किया जा सकता है।हाइड्रोलिक पैर तेजी से सार्वभौमिक स्तर उपकरण के साथ समन्वय में ड्रिल स्तर कर सकते हैं.
5. इलेक्ट्रिक स्टार्ट डीजल इंजन:
यह ऑपरेटरों की श्रम तीव्रता को बहुत कम करता है, विशेष रूप से ठंडे मौसम में अधिक कुशल होता है जब डीजल इंजन शुरू करना मुश्किल होता है, जो इसका बड़ा लाभ दिखाता है।
6यह मशीन स्वतंत्र बीडब्ल्यू-160 कीचड़ पंप के एक पूर्ण सेट से लैस है, जिसमें उच्च पंप प्रवाह दर और दबाव, सुविधाजनक रखरखाव, चारों ओर स्पेयर पार्ट्स और एक्सेसरीज खरीदने के लिए सुविधाजनक है।
ड्रिलिंग प्रक्रियाः
क्लच हैंडल और रिड्यूसर हैंडल को दबाएं, मिट्टी पंप पानी की आपूर्ति करना शुरू कर देता है, हाइड्रोलिक दाएं हैंडल को दबाएं और ड्रिलिंग शुरू करने के लिए बाएं हैंडल दबाव विनियमन वाल्व को घुमाएं।जब रोटेटर के ऊर्ध्वाधर शाफ्ट नीचे गिर जाता है, शक्ति को काटने के लिए क्लैच हैंडल नीचे खींचो। समर्थन अंगूठी उठाओ, ऊपर की स्थिति के लिए सही हाइड्रोलिक हैंडल उठाओ, बाएं हाइड्रोलिक हैंडल दबाओ,ऊर्ध्वाधर शाफ्ट को उच्चतम स्थिति में उठाएं, समर्थन अंगूठी दबाएं, क्लच हैंडल ऊपर धक्का, नीचे की स्थिति के लिए नीचे सही हाइड्रोलिक हैंडल दबाएं, फिर से ड्रिलिंग शुरू,उपरोक्त ऑपरेशन मोड के अनुसार बार-बार संचालित किया जाता है जब तक कि सक्रिय ड्रिल पाइप की अधिकतम ड्रिलिंग गहराई तक नहीं पहुंच जाती, और फिर बदलने और ड्रिल पाइप स्थापित करें।
