उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Product Name: | Sample Coring SPT 150 Meters Depth Portable Crawler Mounted Drill Rig | Power Type: | Diesel / 13.3kw |
|---|---|---|---|
| Model Number: | XY-1A | Drill depth: | 150m |
| Usage: | Water Well | Color: | Yellow,Yellow or as your rquest |
| Application: | Geological Exploration | Drilling angle: | 90 ~75° |
| Drilling Diameter: | Customized | Dimensions: | 1100*600*500mm, 600*650*2330mm, |
| Warranty: | 12 months | After-sales service provided: | video technical support |
| प्रमुखता देना: | नमूना कोरिंग क्रॉलर घुड़सवार ड्रिल रिग,150 मीटर गहराई क्रॉलर घुड़सवार ड्रिल रिग,क्रॉलर बोरहोल ड्रिलिंग के लिए घुड़सवार उपकरण |
||

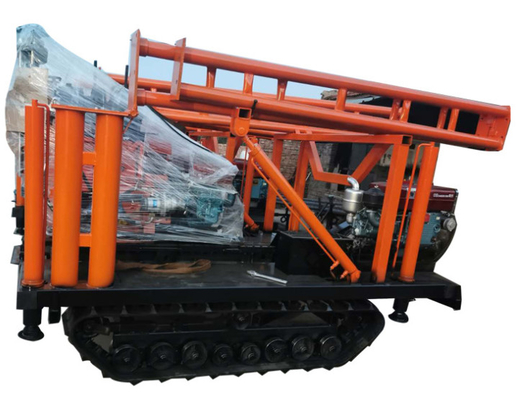

नमूना कोरिंग SPT 150 मीटर गहराई पोर्टेबल क्रॉलर माउंटेड ड्रिल रिग
XY-1A क्रॉलर माउंटेड ड्रिल रिग परिचय
Xy-1a ड्रिलिंग रिग एक हाइड्रोलिक फीड पोर्टेबल ड्रिलिंग रिग है, 150 मीटर ड्रिलिंग गहराई, 150 मिमी छेद व्यास, यह एक प्रकार का हाइड्रोलिक फीडिंग, उच्च गति, उच्च गति टॉर्क बेल्ट और पंप के साथ पोर्टेबिलिटी है। जो औद्योगिक और नागरिक भवनों, रेलवे, जलविद्युत, परिवहन, पुलों, बांध नींव और अन्य इमारतों के इंजीनियरिंग भूवैज्ञानिक अन्वेषण के लिए उपयुक्त है।
XY-1A क्रॉलर माउंटेड ड्रिल रिगतकनीकी डेटा
| ड्रिल | स्विवेल हेड | ||
|
ड्रिलिंग गहराई
|
अधिकतम 150 मीटर |
स्पिंडल गति
|
1010,790,470,295,140 (आर/मिनट) |
|
छेद व्यास
|
अधिकतम 150 मीटर | स्पिंडल स्ट्रोक | 450 मिमी |
| ड्रिल रॉड व्यास | 42 मिमी | स्पिंडल पुल-डाउन | अधिकतम 15KN |
| कोण सीमा | 90-75 | स्पिंडल उठाने की क्षमता | अधिकतम 25KN |
| तेल पंप | पानी का पंप | ||
| मॉडल | YBC-12/125 | मॉडल | क्षैतिज रेसिप्रोकेटिंग सिंगल-एक्टिंग पिस्टन पंप |
| रेटेड दबाव | 12.5Mpa | कार्य दबाव | अधिकतम 1.25Mpa |
| प्रवाह गति | 8ml/r | ||
| रेटेड गति | 1500r/min | ||
| होइस्ट | पावर (डीजल) | ||
| अधिकतम उठाने की क्षमता | 15KN | मॉडल (डीजल इंजन | ZS1105 |
| होइस्टिंग ड्रम क्रांति |
121,76,36 (आर/मिनट)
|
रेटेड पावर | 12.1KW |
| ड्रम व्यास | 140 मिमी | रेटेड गति | 2200 आर/एम |
| वजन | लगभग 600 किग्रा | ||
| आकार | 1620*970*1560 मिमी | ||
XY-1A क्रॉलर माउंटेड ड्रिल रिग के फायदे
1. ड्रिलिंग दक्षता में सुधार और श्रम तीव्रता को कम करने के लिए इसमें एक हाइड्रोलिक स्वचालित फीडिंग तंत्र है।
2. यह चक के बजाय बॉल कार्ड क्लैंपिंग तंत्र को अपनाता है, और नॉन-स्टॉप बार को लागू कर सकता है, संचालित करने में आसान, सुरक्षित और विश्वसनीय है।
3. होइस्ट को मजबूत प्रभाव का सामना करने के लिए एक फ्रेम से सुसज्जित किया गया है जो एक डबल-साइडेड सपोर्ट स्टार संरचना बनाता है।
4. वर्टिकल एक्सल बॉक्स में बियरिंग पोजिशनिंग के चार सेट यह सुनिश्चित करते हैं कि गाइरेटर में बजरी परत और कंकड़ परत जैसी जटिल भूवैज्ञानिक स्थितियों से निपटने के लिए पर्याप्त कठोरता हो।
5. यह मशीन एक टेपर क्लच को अपनाती है, जिसमें बड़े ट्रांसमिशन टॉर्क, सुविधाजनक संचालन और रखरखाव-मुक्त की विशेषताएं होती हैं।
XY-1A क्रॉलर माउंटेड ड्रिल रिग अनुप्रयोग
XY-1A ड्रिलिंग रिग मुख्य रूप से सामान्य भूवैज्ञानिक जांच और अन्वेषण, सड़क और ऊंची इमारत की नींव की खोज, कंक्रीट संरचना में विभिन्न छेद, नदी तटबंध, पृथ्वी तापमान केंद्रीय एयर कंडीशनर, आदि के लिए उपयोग की जाती है। XY-1 श्रृंखला स्पिंडल कोर भू-तकनीकी ड्रिलिंग रिग हैं जो भू-निर्माण और भू-तकनीकी अन्वेषण ड्रिलिंग में बोरहोल ड्रिलिंग के लिए सबसे उपयुक्त हैं। नागरिक भवन, रेलवे, जलविद्युत, राजमार्ग, पुल और बांध आदि जैसी परियोजनाओं में।
कोर ट्यूब - कोरिंग टूल
1. सिंगल लेयर कोर पाइप
सिंगल पाइप ड्रिलिंग टूल में सरल संरचना और सुविधाजनक प्रसंस्करण होता है। यह हार्ड अलॉय और स्टील पार्टिकल ड्रिलिंग के लिए एक सामान्य कोरिंग टूल है। सिंगल पाइप ड्रिलिंग टूल में फ्लशिंग लिक्विड को ड्रिल पाइप द्वारा कोर पाइप में भेजा जाता है। कोर के शीर्ष पर सीधे रश करने वाले ड्रिल एक्सेसरीज, और कोर पाइप के रोटेशन के कारण कोर पर प्रभाव और घर्षण, कोर को पहनने और आंसू करने में बहुत आसान होते हैं, इसलिए वे केवल अपेक्षाकृत पूर्ण और स्थिर संरचनाओं पर लागू होते हैं।
2. डबल कोर ट्यूब
डबल-लेयर कोर पाइप को मूल कोर पाइप (बाहरी पाइप) में कोर युक्त पाइप (आंतरिक पाइप) जोड़कर बनाया जाता है। इस बात पर निर्भर करते हुए कि आंतरिक पाइप ड्रिलिंग के दौरान घूमता है या नहीं, इसे दो प्रकारों में विभाजित किया जा सकता है: डबल एक्टिंग और सिंगल एक्टिंग:
डबल लेयर डबल एक्टिंग कोर ट्यूब (डबल एक्टिंग डबल ट्यूब) - बाहरी ट्यूब घूमता है और आंतरिक ट्यूब भी घूमता है।
डबल लेयर सिंगल एक्टिंग कोर ट्यूब (सिंगल एक्टिंग डबल ट्यूब) - बाहरी ट्यूब घूमता है लेकिन आंतरिक ट्यूब नहीं घूमता है।
डबल-लेयर कोर पाइप वाशिंग लिक्विड के कोर पर स्कॉरिंग प्रभाव को अलग कर सकता है। डबल एक्टिंग डबल पाइप पानी का अलगाव बिना कंपन अलगाव के, नरम, ढीली और आसानी से क्षरण योग्य संरचनाओं के लिए उपयोग किया जाता है; सिंगल एक्टिंग डबल पाइप पानी और कंपन को अलग कर सकता है। मूल रूप से, सिंगल एक्टिंग डबल पाइप ड्रिल के ड्रिल एक्सेसरीज का उपयोग डायमंड ड्रिलिंग के लिए किया जाता है।
जिंज़ोउ शिटान मशीनरी उपकरण कं, लिमिटेड मुख्य उत्पाद:
न्यूमेटिक ड्रिलिंग रिग / एयर ड्रिलिंग रिग (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 और अन्य न्यूमेटिक वाटर वेल ड्रिलिंग रिग्स।), क्रॉलर वाटर वेल ड्रिलिंग रिग / ट्रेलर माउंटेड ड्रिलिंग रिग / वाटर वेल ड्रिलिंग रिग / हाइड्रोलिक बोरवेल मशीन / हार्ड रॉक ड्रिलिंग उपकरण / डायमंड कोर ड्रिल रिग / जियोलॉजिकल ड्रिलिंग रिग / सोइल टेस्टिंग ड्रिलिंग रिग / पोर्टेबल वाटर वेल ड्रिलिंग रिग (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 और 30 इम्पैक्ट ड्रिल रिग, ZLJ सीरीज टनल ड्रिलिंग रिग और अन्य जियोलॉजिकल ड्रिलिंग मशीनें) क्रॉलर ट्रैक अंडरकैरिज, ड्रिलिंग मड पंप (BW150, BW160, BW200, BW250, BW850 सीरीज ड्रिलिंग मड पंप), ड्रिलिंग एयर कंप्रेसर, वाटर वेल ड्रिल बिट्स (PDC ड्रिल बिट, ट्राइकोन बिट, DTH बटन बिट), वाटर वेल ड्रिल पाइप, ड्रिलिंग रिग स्पेयर पार्ट्स (ड्रिलिंग रॉड, ड्रिलिंग रॉड जॉइंट, केसिंग पाइप, केसिंग कपलिंग, कोर ट्यूब, कोर ट्यूब कपलिंग, लिफ्टर, ऑटोमैटिक ड्रॉप हैमर, सैंपलर, SPT टूल, रिंच फोर्क, पैड फोर्क, लॉक जॉइंट), ट्रैक ट्रांसपोर्टर
अच्छी गुणवत्ता, पेशेवर बिक्री के बाद सेवा, ऑर्डर का स्वागत है
