उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | xy-1a इंजीनियरिंग ड्रिलिंग रिग | बिजली का प्रकार: | डीजल / 13.3kw |
|---|---|---|---|
| मॉडल संख्या: | XY-1A | ड्रिल गहराई: | 150 मीटर |
| प्रयोग: | पानी का कुआ | रंग: | पीला, पीला या आपके अनुरोध के रूप में |
| आवेदन: | भूवैज्ञानिक अन्वेषण | ड्रिलिंग कोण: | 90 ~ 75 डिग्री |
| ड्रिलिंग व्यास: | अनुकूलित | DIMENSIONS: | 1100*600*500mm, 600*650*2330mm, |
| वारंटी: | 12 महीने | बिक्री के बाद की सेवा प्रदान की: | वीडियो तकनीकी सहायता |
| प्रमुखता देना: | 150 मिमी छेद व्यास इंजीनियरिंग ड्रिलिंग रिग,व्यक्तिगत उपयोग इंजीनियरिंग ड्रिलिंग रिग; |
||

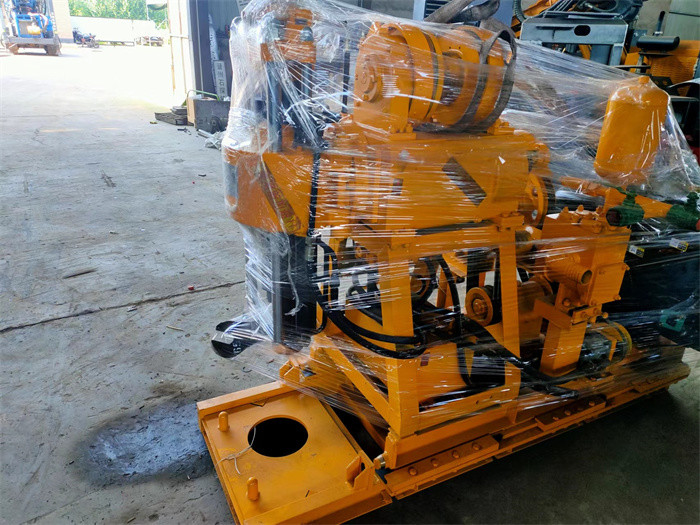

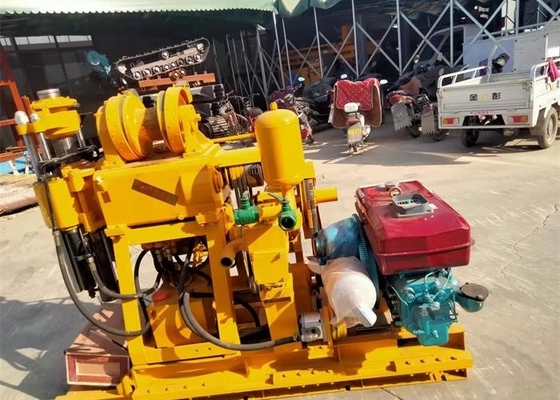

XY-1A 150 मीटर जल कूप इंजीनियरिंग ड्रिलिंग रिग
XY-1A इंजीनियरिंग ड्रिलिंग रिग्स Iपरिचय
छोटे ड्रिल रिग का व्यापक रूप से पारिवारिक कुओं की ड्रिलिंग, औद्योगिक कुओं की ड्रिलिंग और भूवैज्ञानिक नमूनाकरण, SPT सेवा आदि के लिए उपयोग किया जाता है। ड्रिलिंग व्यास ग्राहकों की आवश्यकता के अनुसार 50-200 मिमी या उससे बड़ा होगा। XY-1A ड्रिलिंग रिग मुख्य रूप से सामान्य भूवैज्ञानिक जांच और अन्वेषण, सड़क और ऊंची इमारतों की नींव की खोज, कंक्रीट संरचना में विभिन्न प्रकार के छेद, नदी तटबंध, पृथ्वी तापमान केंद्रीय एयर कंडीशनर, आदि के लिए उपयोग किया जाता है।
XY-1A इंजीनियरिंग ड्रिलिंग रिग्स पैरामीटर
| Xy -1 A ड्रिलिंग रिग | ड्रिलिंग होल व्यास | मिमी | 150 |
| ड्रिलिंग गहराई | मी | 150 | |
| ड्रिल पाइप व्यास | मिमी | 42 | |
| बोरहोल झुकाव | डिग्री | 90°～75° | |
| रिग आयाम (L×B×H) | मिमी | 1640×1030×1440 | |
| ड्रिल वजन (इंजन को छोड़कर) | किलो | 500 | |
|
जाइरोस्कोप
|
स्पिंडल गति (तीन ब्लॉक) | आर/मिनट | 142,285,570 |
| स्पिंडल यात्रा | मिमी | 450 | |
| अधिकतम गति | मी/मिनट | 3 | |
| ऊर्ध्वाधर अधिकतम फीड बल | KN | 15 | |
| ऊर्ध्वाधर अधिकतम लिफ्ट | KN | 25 | |
| विंच | होइस्टिंग क्षमता (एकल गति रस्सी) | KN | 10 |
| ड्रम गति | आर/मिनट | 55,110,220 | |
| ड्रम परिधीय वेग | मी/से | 0.42,0.84,1.68 | |
| ड्रम व्यास | मिमी | 145 | |
| तार रस्सी व्यास | मिमी | 9.3 | |
| रस्सी का वजन | मी | 27 | |
|
ब्रेक का व्यास
|
मिमी | 230 | |
| ब्रेक बैंड चौड़ाई | मिमी | 50 | |
| पानी का पंप | पंप प्रकार | क्षैतिज एकल सिलेंडर डबल एक्टिंग | |
| अधिकतम विस्थापन |
एल/मिनट |
95(77) | |
|
अधिकतम स्वीकार्य दबाव
|
एमपीए | 1.2 | |
| कार्य दबाव | एमपीए | 1.2 | |
| सिलेंडर व्यास | मिमी | 80 | |
| तेल पंप | पंप प्रकार | गियर पंप | |
| शक्ति | किलोवाट | 16.2 | |
| रेटेड दबाव | एमपीए | 12.5 | |
| मोटर प्रकार | YBC-12/125 | ||
| विस्थापन | एल/आर | 12 | |
| रेटेड गति | आर/मिनट | 2000 |
XY-1A इंजीनियरिंग ड्रिलिंग रिग विशेषताएं
1. हाइड्रोलिक फीडिंग डिवाइस के साथ, ड्रिलिंग दक्षता में वृद्धि, श्रम शक्ति में कमी।
2. रिग एक ऊपरी गोलाकार जबड़ा होल्डिंग मैकेनिज्म और हेक्सागोनल केली से लैस है जिसे शटडाउन के बिना बदला जा सकता है, उच्च दक्षता, सुरक्षित और विश्वसनीय।
3. छेद के अंदर की स्थिति को नियंत्रित करने के लिए एक छेद के नीचे दबाव गेज लगाया गया है।
4. कॉम्पैक्ट संरचना, छोटा आयतन, हल्का वजन, उच्च वियोज्यता, आसान परिवहन और मैदानों या पहाड़ी क्षेत्रों में संचालन के लिए उपयुक्त।
साइट जांच और मिट्टी की जांच के बीच क्या अंतर है?
साइट जांच या मिट्टी की खोज प्रस्तावित निर्माण स्थल पर उपसतह की स्थिति के बारे में जानकारी प्राप्त करने के लिए की जाती है। मिट्टी की खोज में साइट पर प्राकृतिक मिट्टी के जमाव की प्रोफाइल का निर्धारण, मिट्टी के नमूने लेना और मिट्टी के इंजीनियरिंग गुणों का निर्धारण शामिल है।
कोर ट्यूब इंस्टॉलेशन
वेरिएबल डायमीटर जॉइंट के ग्रूव में लिफ्टर को बकल करें, पैड फोर्क लेने के लिए विंच के दाहिने हैंडल को ले जाएं, छिद्रित पाइप को बाहर निकालें, कोर ट्यूब स्थापित करें, ड्रिलिंग टूल को बोरहोल के शीर्ष पर उठाएं, विंच के बाएं हैंडल को लगातार ले जाएं, और ड्रिलिंग टूल को एक समान गति से बोरहोल में नीचे करें। जब वेरिएबल डायमीटर जॉइंट का ग्रूव इनलेट के करीब हो, तो लिफ्टर को ब्लॉक करने और हटाने के लिए पैड फोर्क का उपयोग करें।
