उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | जीके 200 मल्टी फंक्शन सैंपलिंग एक्सप्लोरेशन इंजीनियरिंग ड्रिलिंग रिग 295 मिमी व्यास के साथ | छेद व्यास: | अनुकूलित |
|---|---|---|---|
| ड्रिलिंग गहराई: | 200 मीटर | वोल्टेज: | 380v |
| रेटेड उबाऊ व्यास: | 200 मीटर | प्रमाणन: | ISO9001 |
| बिजली का प्रकार: | डीज़ल | स्थिति: | नया |
| वारंटी: | 1 वर्ष | वजन: | 500 किलो |
| व्यास: | अनुकूलित | आवेदन: | वाटर वेल ड्रिलिंग, जियोलॉजिकल एक्सप्लोरेशन |
| प्रमुखता देना: | मल्टी फंक्शन एक्सप्लोरेशन रिग,295mm व्यास एक्सप्लोरेशन रिग |
||

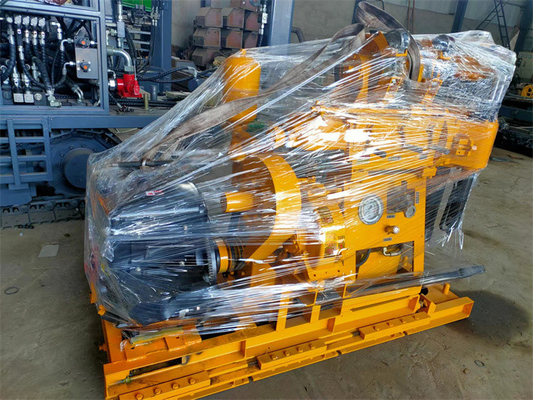

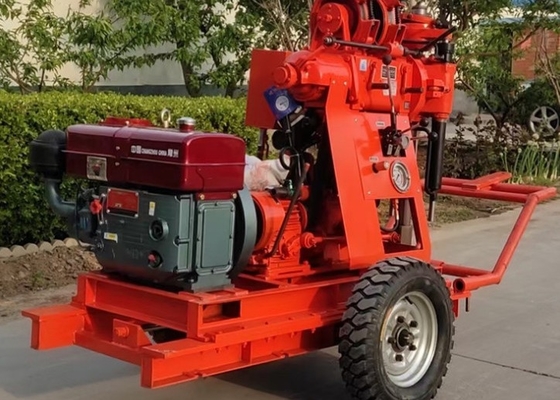

जीके 200 अन्वेषण इंजीनियरिंग ड्रिलिंग रिग
ड्रिलिंग रिगपरिचय
एक कैसेट होल्डिंग तंत्र पर एक गेंद और एक छह ड्राइविंग ड्रिल पाइप से लैस ट्रिग.दोहरी गाइड,ड्रिलिंग रॉड को बंद किए बिना प्रतिस्थापित किया जा सकता है -उच्च दक्षता,सुविधाजनक संचालनसुरक्षित और विश्वसनीय
ड्रिलिंग रिग तकनीकी डेटा
|
ड्रिलिंग रिग विनिर्देश |
|
|
ड्रिलिंग गहराई |
200 मीटर |
|
ड्रिलिंग व्यास |
91mm,110mm,130mm,150mm,300mm |
|
ड्रिलिंग रॉड व्यास |
50 मिमी |
|
ड्रिलिंग कोण |
90°-75° |
|
आयाम ((L×W×H) |
1750×850×1300 (मिमी) |
|
वजन |
880 किलोग्राम/सेट |
|
घुमावदार सिर |
|
|
स्पिंडल गति |
115, 230, 505, 790, 1010 आर/मिनट |
|
स्पिंडल स्ट्रोक |
450 मिमी |
|
स्पिंडल डाय. |
Φ59mmx53mmx4350mm केली रॉड |
|
ड्रिलिंग वर्टिकल स्पिंडल की ऊपर की ओर विस्थापन गति |
0.05 मीटर/सेकंड |
|
ड्रिलिंग वर्टिकल स्पिंडल की नीचे की ओर विस्थापन गति |
0.067m/s |
|
स्पिंडल नीचे खींचने के लिए अधिकतम |
15KN |
|
धुरी उठाने की क्षमता अधिकतम |
25KN |
|
ऊर्ध्वाधर अधिकतम आउटपुट टॉर्क |
1.5KN.m |
|
अधिकतम भारोत्तोलन क्षमता (एकल रस्सी) |
20KN.m |
|
उठाने की घूर्णन गति |
20; 40; 90; 168r/min |
|
लिफ्टिंग ड्रम रैखिक वेग (दो स्तर) |
0.17; 0.35; 0.73; 1.5m/s |
|
ड्रम व्यास |
140 मिमी |
|
तार रस्सी का व्यास |
9.3 मिमी |
|
तार रस्सी की क्षमता |
40 मीटर |
जीके 200 अनुकूलित इंजीनियरिंग ड्रिलिंग रिग विशेषताएं
इसमें हाइड्रोलिक फीडिंग संरचना, ड्रिलिंग दक्षता और श्रमिकों की श्रम तीव्रता को कम करना है।ड्रिलिंग रिग ऊपरी गेंद क्लैंप क्लैंपिंग तंत्र और हेक्सागोनल सक्रिय ड्रिल पाइप से लैस है जो उच्च कार्य दक्षता के साथ, बिना रुके रॉड को उलट सकता है,सुविधाजनक और विश्वसनीय संचालनयह दबाव को इंगित करने के लिए एक छेद तल दबाव गेज से लैस है, जो छेद में स्थिति को मास्टर करने के लिए सुविधाजनक है। हैंडल केंद्रीकृत और संचालित करने में आसान है।ड्रिलिंग रिग में कॉम्पैक्ट संरचना के फायदे हैं, छोटी मात्रा, हल्के वजन, मजबूत अपघटन और आसान स्थानांतरण। लोडिंग प्रकार ट्रेलर प्रकार, क्रॉलर प्रकार और असेंबलिंग है। यह मैदान या पहाड़ी क्षेत्रों में काम करने के लिए उपयुक्त है।
कोर ट्यूब को स्थापित करने की विधि:
चर व्यास जोड़ के ग्रूव में लिफ्टर बंडल, पैड कांटा लेने के लिए लिंच के दाहिने हैंडल स्थानांतरित, छिद्रित पाइप बाहर ले लो, कोर ट्यूब स्थापित,ड्रिलिंग उपकरण को बोरिंगहोल के शीर्ष पर उठाएं, लिंच के बाएं हैंडल को लगातार स्थानांतरित करें, और ड्रिलिंग टूल को एक समान गति से बोरहोल में कम करें। जब परिवर्तनीय व्यास वाले जोड़ की खाई इनलेट के करीब हो,पैड कांटा का उपयोग करने के लिए अवरुद्ध और उठाने को हटाने के लिए.
