उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | XY-1A भूवैज्ञानिक कोर ड्रिलिंग रिग मशीन | बिजली का प्रकार: | डीजल / 13.3kw |
|---|---|---|---|
| मॉडल संख्या: | XY-1A | ड्रिल गहराई: | 150 मीटर |
| प्रयोग: | पानी का कुआ | रंग: | पीला, लाल या आपके अनुरोध के रूप में |
| आवेदन: | भूवैज्ञानिक अन्वेषण | ड्रिलिंग कोण: | 90 ~ 75 डिग्री |
| ड्रिलिंग व्यास: | अनुकूलित | आयाम: | 1100*600*500mm, 600*650*2330mm, |
| वारंटी: | 12 महीने | बिक्री के बाद सेवा प्रदान की जाती है: | वीडियो तकनीकी सहायता |
| प्रमुखता देना: | 150 मीटर कोर ड्रिल रिग,जियो टेक इंजीनियर कोर ड्रिल रिग,150 मीटर खनिज अन्वेषण ड्रिलिंग रिग |
||

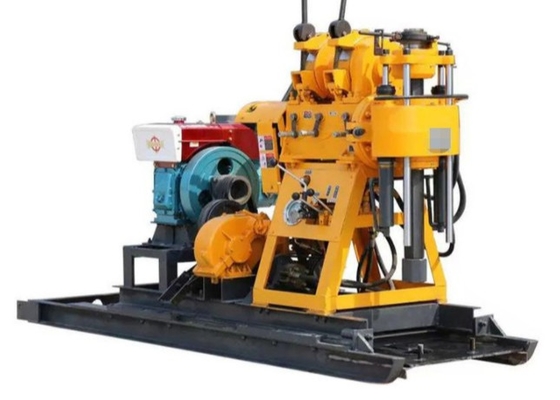

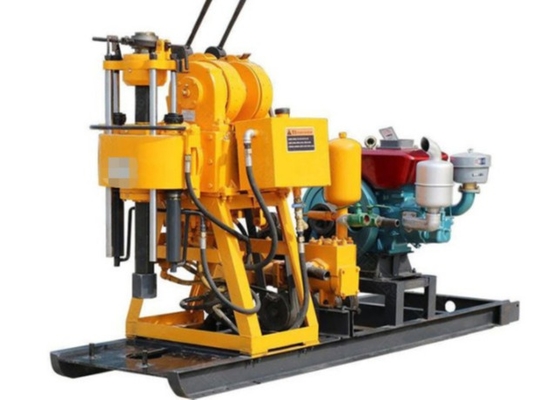

150 मीटर भू-तकनीकी अभियंता खनिज अन्वेषण कोर ड्रिलिंग रिग
एक्सवाई-1ए अन्वेषण कोर ड्रिलिंग रिग परिचय
Xy-1a ड्रिलिंग रिग एक हाइड्रोलिक फ़ीड पोर्टेबल ड्रिलिंग रिग है जो औद्योगिक और नागरिक भवनों, रेलवे, जलविद्युत, परिवहन, पुलों की इंजीनियरिंग भूवैज्ञानिक अन्वेषण के लिए उपयुक्त है,बांधों की नींव और अन्य इमारतें। मैदान या पहाड़ी क्षेत्रों में काम करने के लिए उपयुक्त। ट्रेलर संरचना से लैस या ट्रैक चेसिस पर भारी गतिशीलता के साथ लोड किया गया।
एक्सवाई-1ए अन्वेषण कोर ड्रिलिंग रिग पैरामीटर
|
तकनीकी मापदंड
|
|
|
पद
|
पैरामीटर
|
|
ड्रिलिंग गहराई
|
150 मीटर
|
|
ड्रिल पाइप व्यास
|
Φ42 मिमी
|
|
ऊर्ध्वाधर शाफ्ट की गति
|
आगेः61;163;338;654
|
|
पीछे की ओरः45
|
|
|
ऊर्ध्वाधर शाफ्ट टॉर्क
|
1200 एनएम
|
|
ऊर्ध्वाधर शाफ्ट का उठाने का बल
|
25KN
|
|
ऊर्ध्वाधर शाफ्ट का फ़ीड बल
|
20KN
|
|
ऊर्ध्वाधर अक्ष स्ट्रोक
|
500 मिमी
|
|
छेद व्यास के माध्यम से ऊर्ध्वाधर शाफ्ट
|
Φ46 मिमी
|
|
उठाने वाला एकल रस्सी अधिकतम उठाने का बल
|
15KN
|
|
तार रस्सी का व्यास
|
Φ9.3 मिमी
|
|
गति बढ़ाएँ
|
0.2;0.52;1.05;2.06 मीटर/सेकंड
|
|
शक्ति विन्यास
|
मोटर Y160M-4 ((11KW)
|
|
डीजल इंजन S1100 ((12.1KW)
|
|
|
आयाम (लंबाई × चौड़ाई × ऊंचाई)
|
1450×970×1280 मिमी
|
|
वजन (शक्ति को छोड़कर)
|
500 किलो
|
एक्सवाई-1ए अन्वेषण कोर ड्रिलिंग रिग लाभ
(1) हाइड्रोलिक फीडिंग के साथ आसान संचालन और उच्च दक्षता
(2) गेंद प्रकार चक और ड्राइविंग रॉड के रूप में, यह बिना रुके घूर्णन पूरा कर सकता है जबकि धुरी फिर से जलाया जाता है
(3) नीचे के छेद के दबाव संकेतक का निरीक्षण किया जा सकता है और अच्छी तरह से नियंत्रित परिस्थितियों आसानी से
(4) बंद लीवर, संचालित करने के लिए सुविधाजनक, सुरक्षित और विश्वसनीय
(5) कॉम्पैक्ट आकार और वजन में हल्का, इकट्ठा करने, अलग करने और परिवहन करने में आसान, मैदान और पहाड़ी क्षेत्र के लिए उपयुक्त।
(6) अष्टकोणीय भाग के धुरी अधिक टोक़ दे सकते हैं।
Xy-1a कोर ड्रिलिंग रिग अनुप्रयोग रेंज
(1) भूगर्भीय अन्वेषण, अभियांत्रिकी भूगर्भीय अन्वेषण और कंक्रीट संरचनाओं में सर्वेक्षण छेद के प्रकार।
(2) हीरे के टुकड़े, कठोर धातु के टुकड़े और इस्पात के टुकड़े विभिन्न परतों के लिए चुने जा सकते हैं।
(3) 75 मिमी के व्यास का उपयोग करके नामी ड्रिलिंग गहराई 100 मीटर और 46 मिमी के व्यास का उपयोग करके 180 मीटर है।
ड्रिलिंग की गहराई इसकी क्षमता के 110% से अधिक नहीं हो सकती है। प्रारंभिक छेद का अधिकतम अनुमत व्यास 150 मिमी है।
ड्रिलिंग रिग के रखरखाव बिंदु
जब ड्रिलिंग रिग थोड़े समय के लिए काम करना बंद कर देता है, तो ड्रिलिंग रिग के टक्कर उपकरण के अंदर से तलछट के प्रवेश को रोकने के लिए एक छोटी मात्रा में वायु दबाव दिया जाना चाहिए।यदि ड्रिलिंग रिग लंबे समय तक काम करना बंद कर देता है, दस्तक उपकरण स्थिर करने के लिए छेद के तल से 1-2 मीटर दूर उठाया जाना चाहिए
