उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | XY-1A कोर ड्रिलिंग रिग | बिजली का प्रकार: | डीजल / 13.3kw |
|---|---|---|---|
| मॉडल संख्या: | XY-1A | ड्रिल गहराई: | 150 मीटर |
| प्रयोग: | पानी का कुआ | रंग: | पीला, पीला या आपके अनुरोध के रूप में |
| आवेदन: | भूवैज्ञानिक अन्वेषण | ड्रिलिंग कोण: | 90 ~ 75 डिग्री |
| ड्रिलिंग व्यास: | अनुकूलित | आयाम: | 1100*600*500mm, 600*650*2330mm, |
| वारंटी: | 12 महीने | बिक्री के बाद सेवा प्रदान की जाती है: | वीडियो तकनीकी सहायता |
| प्रमुखता देना: | रॉकी लेयर डायमंड कोर ड्रिल रिग,150 मीटर डायमंड कोर ड्रिल रिग,हाइड्रोलिक कोर डायमंड ड्रिल रिग |
||
खनन अन्वेषण कोर ड्रिल रिग्स 150 मीटर गहराई BW 160 कीचड़ पंप के साथ

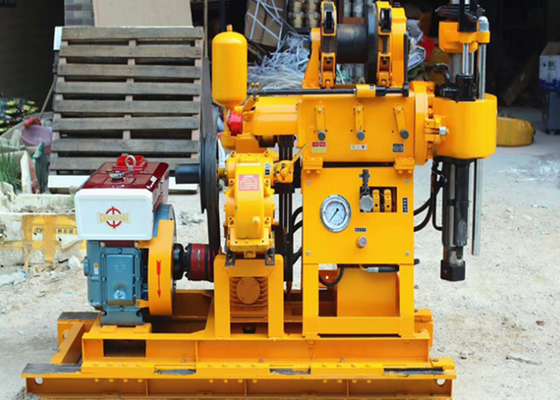

एक्सवाई-1ए कोर ड्रिलिंग रिगमैंपरिचय
इस प्रकार के ड्रिलिंग रिग का व्यापक रूप से पारिवारिक कुओं, ड्रिलिंग उद्योग कुओं और ड्रिलिंग सर्वेक्षण भूवैज्ञानिक नमूनाकरण, एसपीटी सेवा आदि में उपयोग किया जाता है।ग्राहकों की आवश्यकता के अनुसार 50-200 मिमी या उससे अधिक होगा.
एक्सवाई-1ए कोर ड्रिलिंग रिगतकनीकी विवरण
| Xy -1 एक ड्रिलिंग रिग | ड्रिलिंग छेद का व्यास | मिमी | 150 |
| ड्रिलिंग गहराई | m | 150 | |
| ड्रिल पाइप का व्यास | मिमी | 42 | |
| बोरहोल की झुकाव | ° | 90° ≈ 75° | |
| रिग आयाम ((L×B×H) | मिमी | 1640×1030×1440 | |
| ड्रिल वजन (इंजन को छोड़कर) | किलो | 500 | |
|
जिरोस्कोप
|
धुरी गति ((तीन ब्लॉक) | r/min | 142,285,570 |
| स्पिंडल यात्रा | मिमी | 450 | |
| अधिकतम गति | m/min | 3 | |
| ऊर्ध्वाधर अधिकतम फ़ीड बल | KN | 15 | |
| ऊर्ध्वाधर अधिकतम लिफ्ट | KN | 25 | |
| विन्डलास | उठाने की क्षमता ((एक गति का रस्सी) | KN | 10 |
| ड्रम गति | r/min | 55,110,220 | |
| ड्रम परिधि वेग | m/s | 0.42,0.84,1.68 | |
| ड्रम व्यास | मिमी | 145 | |
| तार रस्सी का व्यास | मिमी | 9.3 | |
| रस्सी का भार | m | 27 | |
|
ब्रेक का व्यास
|
मिमी | 230 | |
| ब्रेक बैंड की चौड़ाई | मिमी | 50 | |
| जल पंप | पंप का प्रकार | क्षैतिज एकल सिलेंडर डबल अभिनय | |
| अधिकतम विस्थापन |
एल/मिनट |
95(77) | |
|
अधिकतम अनुमेय दबाव
|
एमपीए | 1.2 | |
| कामकाजी दबाव | एमपीए | 1.2 | |
| सिलेंडर का व्यास | मिमी | 80 | |
| तेल पंप | पंप का प्रकार | गियर पंप | |
| शक्ति | केडब्ल्यू | 16.2 | |
| नामित दबाव | एमपीए | 12.5 | |
| मोटर का प्रकार | YBC-12/125 | ||
| विस्थापन | L/r | 12 | |
| नामित वेग | r/min | 2000 |
एक्सवाई-1ए कोर ड्रिलिंग रिग मुख्य वायदा
1जब अंतिम छेद क्रमशः 75 मिमी और 46 मिमी व्यास के हों, तो छेद की नामित गहराई अलग से 100 मीटर और 180 मीटर है। अधिकतम गहराई प्रत्येक छेद में ड्रिल की गई गहराई के 110% से अधिक नहीं है।अधिकतम स्वीकार्य छेद व्यास 150 मिमी है.
2हाइड्रोलिक फीडिंग डिवाइस के साथ, बढ़ी हुई ड्रिलिंग दक्षता, कम श्रम शक्ति।
3इस उपकरण में एक ऊपरी गोलाकार जबड़े को पकड़ने वाला तंत्र और हेक्सागोनल ड्राइव ड्रिलिंग रॉड है जिसे बंद किए बिना बदला जा सकता है, उच्च दक्षता, सुरक्षित और विश्वसनीय है।
4छेद के नीचे दबाव मापने वाला एक पाइप लगाया जाता है जो छेद के अंदर दबाव को नियंत्रित करने के लिए दबाव दर्शाता है।आसान परिवहन और मैदानों या पहाड़ी क्षेत्रों में संचालन के लिए उपयुक्त.
अन्वेषण ड्रिलिंग कैसे की जाती है?
चर व्यास जोड़ के ग्रूव में लिफ्टर बंडल, पैड कांटा लेने के लिए लिंच के दाहिने हैंडल स्थानांतरित, छिद्रित पाइप बाहर ले लो, कोर ट्यूब स्थापित,ड्रिलिंग उपकरण को बोरिंगहोल के शीर्ष पर उठाएं, लिंच के बाएं हैंडल को लगातार स्थानांतरित करें, और ड्रिलिंग टूल को एक समान गति से बोरहोल में कम करें। जब परिवर्तनीय व्यास वाले जोड़ की खाई इनलेट के करीब हो,पैड कांटा का उपयोग करने के लिए अवरुद्ध और उठाने को हटाने के लिए.
ड्रिलिंग में एक ड्रिल स्ट्रिंग को जमीन में डुबोकर एक विशेष कीचड़ इंजेक्ट किया जाता है। इससे चट्टान के टुकड़े और गैस के नमूनों को सतह पर वापस लाने की अनुमति मिलती है।संभावित जमा को निर्धारित करने के लिए कई स्थानों पर छेद खोदने पड़ते हैं.
जिनझोउ Shitan मशीनरी उपकरण कं, लिमिटेड मुख्य उत्पादः
वायवीय ड्रिलिंग रिग (ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500, ST-600,ST-800 और अन्य वायवीय जल कुएं ड्रिलिंग रिग) Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 और 30 इम्पैक्ट ड्रिलिंग रिग,ZLJ श्रृंखला सुरंग ड्रिलिंग रिग और अन्य भूवैज्ञानिक ड्रिलिंग मशीनें) क्रॉलर ट्रैक अंडरवियर, ड्रिलिंग मिट्टी पंप ((BW150,BW160,BW200,BW250,BW850 सीरीज ड्रिलिंग मिट्टी पंप), ड्रिलिंग एयर कंप्रेसर, वाटर वेल ड्रिल बिट्स ((PDC ड्रिल बिट, ट्राइकॉन बिट, DTH बटन बिट), वाटर वेल ड्रिल पाइप,ड्रिलिंग रिग स्पेयर पार्ट्स (ड्रिलिंग रॉड), ड्रिलिंग रॉड संयुक्त, आवरण पाइप, आवरण युग्मन, कोर ट्यूब, कोर ट्यूब युग्मन, लिफ्टर्स, स्वचालित ड्रॉप हथौड़ा, नमूना, एसपीटी उपकरण, फ्रिंज कांटा, पैड कांटा, लॉक संयुक्त), ट्रैक ट्रांसपोर्टर
अच्छी गुणवत्ता, पेशेवर बिक्री के बाद सेवा, आदेश करने के लिए आपका स्वागत है
