उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | XY-1A भूवैज्ञानिक ड्रिलिंग रिग मशीन | ड्रिलिंग गहराई: | 150 मीटर |
|---|---|---|---|
| छेद व्यास: | अनुकूलित | वजन: | 500 किलो |
| वोल्टेज: | 380v | प्रमाणन: | ISO9001 |
| बिजली का प्रकार: | डीज़ल | वारंटी: | 1 वर्ष |
| आवेदन: | वाटर वेल ड्रिलिंग, जियोलॉजिकल एक्सप्लोरेशन | बिक्री के बाद सेवा: | वीडियो समर्थन |
| प्रमुखता देना: | भूवैज्ञानिक ड्रिलिंग रिग XY-1A,150 मीटर गहराई भूवैज्ञानिक ड्रिलिंग रिग,आईएसओ प्रमाणन भूवैज्ञानिक ड्रिलिंग रिग |
||

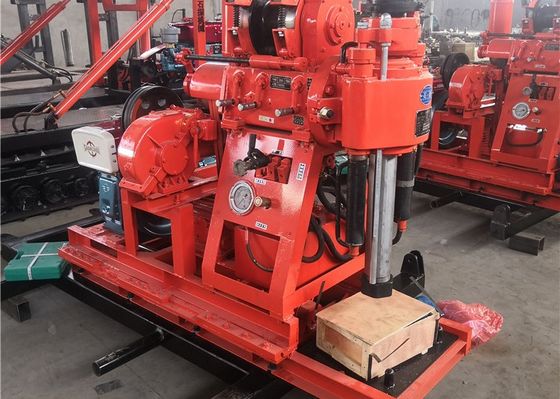

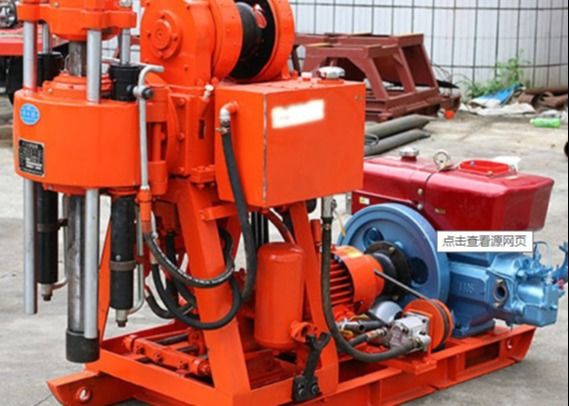

XY-1A जियोलॉजिकल ड्रिलिंग रिग मशीन
XY-1A जियोलॉजिकल ड्रिलिंग रिग मशीन परिचय
इसका उपयोग मुख्य रूप से ठोस खनिज जमाओं की खोज और इंजीनियरिंग के भूवैज्ञानिक सर्वेक्षण और विभिन्न कंक्रीट संरचनाओं के निरीक्षण छेद में किया जाता है।यह एक हाइड्रोलिक फ़ीड पोर्टेबल ड्रिलिंग रिग है, जो औद्योगिक और नागरिक भवनों, रेलवे, जलविद्युत, परिवहन, पुलों, बांधों की नींव और अन्य भवनों की इंजीनियरिंग भूगर्भीय अन्वेषण के लिए उपयुक्त है।यह इंजीनियरिंग जांच के लिए एक पोर्टेबल और बहुउद्देश्यीय ड्रिलिंग रिग है। इसका उपयोग मुख्य रूप से ठोस जमाओं के सामान्य सर्वेक्षण और इंजीनियरिंग भूगर्भीय जांच के लिए किया जाता है।कंक्रीट संरचनाओं के विभिन्न निरीक्षण छेद। हीरा मिश्र धातु और स्टील अनाज बिट्स को विभिन्न परतों के अनुसार ड्रिलिंग के लिए चुना जा सकता है।यह मशीन भी भू-तकनीकी ड्रिलिंग संचालन के लिए बनाया गया है, यह कठिन इलाकों में ड्रिलिंग के लिए एकदम सही बनाता है। यह भी खनन अन्वेषण संचालन के लिए एक महान विकल्प है, उत्कृष्ट प्रदर्शन और विश्वसनीयता प्रदान करता है
XY-1A जियोलॉजिकल ड्रिलिंग रिग मशीन तकनीकी विवरण
| ड्रिलिंग व्यास ((मिमी) | 75,91,110,130,150,300 |
| ड्रिलिंग गहराई (एम) | 150,100,70,50,30 |
| ड्रिल पाइप का व्यास (मिमी) | 42,43 |
| ड्रिलिंग कोण | 90~75 |
| Equipment size L* B* H | 1700 * 780 * 1274 (मिमी) |
| रिग वजन (इंजन को छोड़कर) | 540 |
| Gyrator | |
| धुरी गति (चार गियर) (r/min) | 140,295,470,790,1010 |
| स्पिंडल यात्रा ((मिमी) | 450 |
| Spindle no-load lifting maximum moving speed ((m/s) अधिकतम चलती गति | 0.05 |
| Spindle no load drop maximum movement speed (स्पिंडल नो लोड ड्रॉप अधिकतम गति) m/s | 0.067 |
| Spindle अधिकतम फ़ीड दबाव (KN) | 15 |
| Spindle अधिकतम उठाने बल (KN) | 25 |
| स्पिंडल अधिकतम आउटपुट टॉर्क (KN• m) | 0.5 |
| विंच असेंबली | |
| विंच अधिकतम उठाने बल (एकल रस्सी) ((KN) | 11 |
| रील गति (r/min) | 36,76,121 |
| रील परिधि गति m/s | 0.31,0.661.05 |
| Reel diameter (मिमी) | 140 |
| Wire rope diameter (मिमी) | 9.3 |
| तार रस्सी घनत्व (m) | 35 |
| ब्रेक व्यास mm | 252 |
| ब्रेक बैंड चौड़ाई (मिमी) | 50 |
XY-1A जियोलॉजिकल ड्रिलिंग रिग मशीनलाभः
1. पांच गियर, और अधिकतम गति 1045r/min तक पहुंच सकती है, ड्रिल दक्षता में सुधार करती है
2. 53 x 59 ड्रिलिंग रॉड अपनाया गया, उच्च कठोरता और मजबूत वितरण टोक़।
3इस मशीन में राष्ट्रीय पेटेंट तकनीक है--- कॉपर क्लच, जिसमें मजबूत ट्रांसमिशन ट्रोक, आसान संचालन और निःशुल्क रखरखाव की विशेषताएं हैं।
4. लिंच के लिए, हम बड़े मॉड्यूल ग्रह गियर का उपयोग करते हैं और समर्थन फ्रेम जोड़ते हैं, जो लिंच की उठाने और ब्रेकिंग क्षमता को बहुत बढ़ाता है।
5लंबवत धुरी को चार समूहों के बीयरिंगों द्वारा तय किया जाता है ताकि यह सुनिश्चित किया जा सके कि घूर्णी मशीन चक्की की परत और अन्य जटिल भूवैज्ञानिक परिस्थितियों के लिए पर्याप्त कठोर हो।
XY-1A जियोलॉजिकल ड्रिलिंग रिग मशीनरोटरी ड्राइव प्रक्रियाः
डीजल इंजन कीड़े पर त्रिभुज चरखी को घुमाता है, जो युग्मन रिड्यूसर के कीड़े के माध्यम से घूमता है। वी-बेल्ट के माध्यम से, गियरबॉक्स के अनलोडिंग ब्रैकेट में खाली आस्तीन चलाएं।वी-बेल्ट pulley क्लच द्वारा जुड़ा हुआ है, और शक्ति गियरबॉक्स को प्रेषित की जाती है। गियरबॉक्स की गति बदलने के बाद, गियर छोटे कंक्रीट गियर को चलाने के लिए घूर्णी गियर शाफ्ट के साथ जाल,बड़े क्विवल गियर और लंबवत शाफ्ट घूमने के लिएयदि क्लच का कनेक्शन बंद हो जाता है तो रोटेटर रुक जाता है।
लिफ्ट ड्राइव:विंच की गति गियरबॉक्स से प्रेषित की जाती है। गियरबॉक्स का गियर गियर के साथ जुड़ जाता है, और इसकी तीन गति विंच के ट्रांसमिशन गियर को प्रेषित की जा सकती है,ताकि विंच के शाफ्ट को घूमने के लिए चलाया जा सके. लिंच को ग्रह गियर तंत्र के कार्य और ब्रेक पकड़ द्वारा उठाया जा सकता है
जिनझोउ Shitan मशीनरी उपकरण कं, लिमिटेड मुख्य उत्पादः
वायवीय ड्रिलिंग रिग (ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500, ST-600,ST-800 और अन्य वायवीय जल कुएं ड्रिलिंग रिग) Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 और 30 इम्पैक्ट ड्रिलिंग रिग,ZLJ श्रृंखला सुरंग ड्रिलिंग रिग और अन्य भूवैज्ञानिक ड्रिलिंग मशीनें) क्रॉलर ट्रैक अंडरवियर, ड्रिलिंग मिट्टी पंप ((BW150,BW160,BW200,BW250,BW850 सीरीज ड्रिलिंग मिट्टी पंप), ड्रिलिंग एयर कंप्रेसर, वाटर वेल ड्रिल बिट्स ((PDC ड्रिल बिट, ट्राइकॉन बिट, DTH बटन बिट), वाटर वेल ड्रिल पाइप,ड्रिलिंग रिग स्पेयर पार्ट्स (ड्रिलिंग रॉड), ड्रिलिंग रॉड संयुक्त, आवरण पाइप, आवरण युग्मन, कोर ट्यूब, कोर ट्यूब युग्मन, लिफ्टर्स, स्वचालित ड्रॉप हथौड़ा, नमूना, एसपीटी उपकरण, फ्रिंज कांटा, पैड कांटा, लॉक संयुक्त), ट्रैक ट्रांसपोर्टर
अच्छी गुणवत्ता, पेशेवर बिक्री के बाद सेवा, आदेश करने के लिए आपका स्वागत है
