उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | कोर ड्रिल रिग | बिजली का प्रकार: | डीज़ल |
|---|---|---|---|
| वजनः: | 480 किग्रा | प्रयोग: | पानी का कुआं, रेलवे, कोर ड्रिलिंग |
| ड्रिलिंग गहराई: | 150 मीटर | आयाम ((L*W*H): | 1450*970*1280 |
| ड्रिल पाइप व्यास: | 42/50 | छेद व्यास: | 110 मी |
| ड्रिलिंग कोण: | 90 डिग्री -75 डिग्री | वजन (पावर यूनिट के बिना): | 500 किलो |
| प्रमुखता देना: | चेसिस क्रॉलर ड्रिलिंग रिग,वेल क्रॉलर ड्रिलिंग रिग,150 मीटर गहराई क्रॉलर ड्रिलिंग रिग; |
||

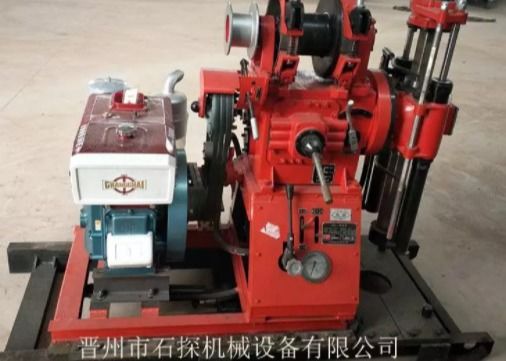

कुंआ ड्रिलिंग रिग Gxy-1c क्रॉलर ड्रिलिंग रिग क्रॉलर चेसिस ड्रिलिंग रिग
ड्रिलिंग रिग का परिचय:
| प्रकार | GXY-1 | |
| छेद की गहराई | 150 मीटर | |
| छेद का व्यास | 110 मिमी | |
| अंतिम छेद का व्यास | 75 मिमी | |
| ड्रिल रॉड का व्यास | Φ42/50 मिमी | |
| ड्रिलिंग कोण | 90°-75° | |
| आयाम ((L*W*H) | 1640*1030*1440 मिमी | |
| वजन (बिना पावर यूनिट के) | 500 किलो | |
| घुमावदार सिर | प्रत्यक्ष घूर्णन गति | 142;285;570 r/min |
| भोजन का स्ट्रोक | 450 मिमी | |
| उठाने की क्षमता | 25kN | |
| भोजन क्षमता | 15kN | |
| मैक्स. टॉर्क | 1200N.m | |
| उठानेवाला | ड्रम की गति | 55;110;220 r/min |
| अधिकतम भारोत्तोलन क्षमता, एकल लाइन | 10KN | |
| स्टील के तार रस्सी का व्यास | 9.3 मिमी | |
| ड्रम की क्षमता | 27 मीटर | |
| कीचड़ पंप ((क्षैतिज एकल कार्य) | अधिकतम विस्थापन | 77 लीटर/मिनट |
| अधिकतम दबाव | 1.2Mpa | |
| स्ट्रोक | 100 मीटर | |
| स्ट्रोक प्रति मिनट | 96 मिनट | |
| आवरण का व्यास | 80 मिमी | |
| तेल पंप (YBC-12/80 गियर पंप) | दबाव | 8Mpa |
| विस्थापन | 8 मिलीलीटर/दिन | |
| गति | 1500 आर/मिनट | |
| पावर यूनिट | विद्युत मोटर मॉडल Y132M-4 | 7.5KW,1440r/min |
| डीजल इंजन मॉडल S1100 | 10.3KW,2200r/min | |
इसकी मुख्य विशेषताएं इस प्रकार हैं:
1रिग में उच्च इनपुट शक्ति, उच्च आउटपुट टॉर्क और मजबूत ड्रिलिंग क्षमता होती है।
2ड्रिलिंग रिग की उच्च आउटपुट गति मुख्य रूप से हीरे के कोर ड्रिलिंग और इंजीनियरिंग भूगर्भीय जांच के लिए उपयुक्त है।
3ड्रिलिंग रिग एक रोटेटर से लैस है, और शरीर एक अभिन्न कास्टिंग है, जो संरचनात्मक शक्ति में सुधार करता है।
4यह ड्रिलिंग दक्षता में सुधार करने और श्रम तीव्रता को कम करने के लिए ऊर्ध्वाधर शाफ्ट के ऊपरी छोर पर हाइड्रोलिक फीडिंग तंत्र और हाइड्रोलिक चक क्लैंपिंग तंत्र से लैस है।
5पावर हेड के जीवन को बढ़ाने के लिए, पावर हेड के हाइड्रोलिक नियंत्रण का उपयोग फ्रेम को छेद से दूर ले जाने के लिए वापस ले जाने के लिए किया जाता है।
6ड्रिलिंग रिग सक्रिय ड्रिल पाइप से सुसज्जित है, जिसमें उच्च ड्रिलिंग दक्षता, सुरक्षा और विश्वसनीयता है।
7इस रिग में दोहरी डिस्क सामान्य रूप से बंद घर्षण क्लच को लचीला खोलने और बंद करने और सुविधाजनक संचालन और समायोजन के साथ अपनाया गया है।
8ड्रिलिंग रिग का गियरबॉक्स ऑटोमोबाइल गियरबॉक्स संरचना, एकल हैंडल ट्रांसमिशन और इंटरलॉक तंत्र को अपनाता है, इसलिए इसे संचालित करना आसान है।
9यदि ड्रिल को पानी पंप और पानी पंप से अलग किया जाए और ड्रिल को अलग से बिजली से लैस किया जाए, तो ड्रिल का आउटपुट टॉर्क बेहतर हो सकता है।विशेष रूप से गहरी छेद ड्रिलिंग में प्रवेश करते समय, बिजली गिर नहीं होगा, जो पानी पंप के विरोधाभास का कारण होगा और छेद में दुर्घटनाओं से बचने के लिए।
10ड्रिलिंग रिग संरचना में कॉम्पैक्ट है, मात्रा में छोटा है और वजन में हल्का है, जिसमें सबसे बड़ा हिस्सा 100 किलोग्राम से कम है, जो विघटन और हैंडलिंग के लिए सुविधाजनक है,और पहाड़ी या पहाड़ी क्षेत्रों में काम करने के लिए उपयुक्त है.
11यह दुर्घटनाओं से निपटने की क्षमता में सुधार करने की आवश्यकता के अनुसार बड़े छेद वाले वाइब्रेटर और नियंत्रण प्रणाली से लैस किया जा सकता है।
12यह उपकरण 7.0 मीटर के हल्के पाइप ड्रिल टावर से लैस है, जिसकी संरचना सरल है और इसे आसानी से स्थापित और स्थानांतरित किया जा सकता है।
