उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | प्रकार: | मिट्टी परीक्षण ड्रिलिंग रिग |
|---|---|---|---|
| बिजली का प्रकार: | डीज़ल | मॉडल संख्या: | xy -1 |
| प्रयोग: | पानी का कुआ | वोल्टेज: | 380v |
| पावर (डब्ल्यू): | 11 किलोवाट | आयाम ((L*W*H): | 2750 * 950 * 1600 मिमी |
| वजन: | 810 किग्रा | प्रमाणन: | ISO CE |
| ड्रिलिंग गहराई: | 150 मीटर | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | मिट्टी का नमूना परीक्षण उपकरण,मिट्टी परीक्षण ड्रिलिंग रिग |
||

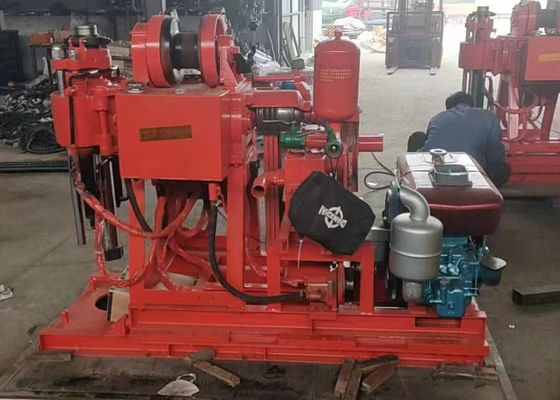

कोर ड्रिल एक व्यापक रूप से लागू हाइड्रोलिक फ़ीडिंग ड्रिल है, जिसमें बड़ी शक्ति, बड़ी उठाने की शक्ति और ट्रांसमिशन टॉर्क हेडलाइट की विशेषताएं हैं।हेक्सागोनल वर्टिकल शाफ्ट की गति 71r / min से 790r / min तक होती हैयह औद्योगिक और सिविल निर्माण, रेलवे, पुल, जलविद्युत और अन्य विभागों में इंजीनियरिंग भूगर्भीय अन्वेषण और छोटे जल कुओं के ड्रिलिंग के लिए उपयुक्त है।
1.1 आवेदन
1.1.1 यह है टोही, भूभौतिकीय अन्वेषण, सड़क और भवन अन्वेषण, विस्फोट छेद और अन्य ड्रिलिंग इंजीनियरिंग में ड्रिलिंग के लिए उपयुक्त।
1.1.2 मिश्र धातु,इस्पात घनत्वऔर स्टील ड्रॉप बिट्स को विभिन्न परतों के अनुसार चुना जा सकता है।
1.1.3 यह 2-9 ग्रेड रेत मिट्टी और चट्टान परतों को ड्रिल कर सकता है।
1.1.4 ड्रिल की नामित गहराई 100 मीटर होनी चाहिए और सबसे गहराई 120 मीटर से अधिक नहीं होनी चाहिए।
1.2 विशेषताएं
1.2.1 तेल दबाव भोजन तंत्र ड्रिलिंग दक्षता में सुधार कर सकता है और श्रम तीव्रता को कम कर सकता है.
1.2.2 एक गेंद पर लगाए गए कार्ड आशीर्वाद तंत्र चक की जगह लेता है जो लीवर को बंद किए बिना, संचालित करने में आसान, सुरक्षित और विश्वसनीय हो सकता है।
1.2.3 छेद के अंदर दबाव मापनेवाला ऐसा दबाव दर्शाता है जिससे छेद के अंदर की स्थिति को समझना आसान हो सके।
1.2.4 हैंडल एकाग्रता, आसान संचालन.
1.2.5 यह कॉम्पैक्ट है. ड्रिल, पानी पंप और डीजल इंजन एक ही आधार पर स्थापित हैं, जो एक छोटे से क्षेत्र पर कब्जा करता है.
1.2.6 यह वजन में हल्का है, विघटन में मजबूत और हटाने में आसान है और इसका उपयोग मैदानों और पहाड़ों में किया जा सकता है।
| ड्रिलिंग रिग | |
| ड्रिलिंग व्यास ((मिमी) | 110 |
| ड्रिलिंग गहराई (एम) | 100 |
| ड्रिल पाइप का व्यास (मिमी) | 42 |
| ड्रिलिंग कोण ((°) | 90~75 |
| उपकरण का आकार ((L * B * H) | 1640* 1030* 1440 (मिमी) |
| रिग वजन (इंजन को छोड़कर) | 500 |
| घुमावदार | |
| धुरी गति (चार गियर) (r/min) | 142,285,570 |
| स्पिंडल यात्रा ((मिमी) | 450 |
| स्पिंडल नो लोड लिफ्टिंग अधिकतम चलती गति ((m/s) | 0.05 |
| धुरी कोई लोड ड्रॉप नहीं अधिकतम गति गति ((m/s) | 0.067 |
| स्पिंडल का अधिकतम फ़ीड दबाव ((KN) | 15 |
| धुरी का अधिकतम उठाने का बल ((KN) | 25 |
| धुरी का अधिकतम आउटपुट टॉर्क ((KN• m) | 0.5 |
| लिंच की इकट्ठा | |
| विंच अधिकतम उठाने बल (एकल रस्सी) ((KN) | 10 |
| रील की गति (r/min) | 55,110,220 |
| रील परिधि गति ((m/s) | 0.42,0.841.68 |
| रील का व्यास ((मिमी) | 145 |
| तार रस्सी का व्यास ((मिमी) | 9.3 |
| तार रस्सी घनत्व (एम) | 27 |
| ब्रेक व्यास ((मिमी) | 230 |
| ब्रेक बैंड की चौड़ाई (मिमी) | 50 |
| जल पंप | |
| पंप का प्रकार | क्षैतिज एकल सिलेंडर डबल अभिनय |
| अधिकतम विस्थापन (मोटर) ((L/min) | 95(77) |
| कार्य दबाव (एमपीए) | 0.7 |
| सिलेंडर का व्यास (मिमी) | 80 |
| पिस्टन स्ट्रोक ((मिमी) | 100 |
| अधिकतम अनुमेय दबाव (एमपीए) | 1.2 |
| तेल पंप | |
| तेल पंप का प्रकार | गियर पंप |
| नाममात्र दबाव (एमपीए) | 12.5 |
| नामित प्रवाह ((ml/r) | 20 |
| नामित गति ((r/min) | 800-2500 |
| डीजल इंजन या मोटर | |
| डीजल इंजन | ZS1100 |
| नाममात्र शक्ति (किलोवाट) | 12.1 |
| नाममात्र गति (r/min) | 2200 |
| नामित दबाव ((Mpa) | 11 |
