उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | 150 मीटर मिट्टी जांच उपकरण | प्रकार: | वाटर वेल ड्रिलिंग रिग |
|---|---|---|---|
| बिजली का प्रकार: | डीज़ल | प्रयोग: | जल कुआँ, इंजीनियरिंग भूवैज्ञानिक अन्वेषण |
| वोल्टेज: | 220 | पावर (डब्ल्यू): | 12.1 |
| आयाम ((L*W*H): | 1610*790*1420mm | वजन: | 600 किग्रा |
| प्रमुखता देना: | मृदा परीक्षण ड्रिलिंग रिग,मृदा जांच मशीन |
||

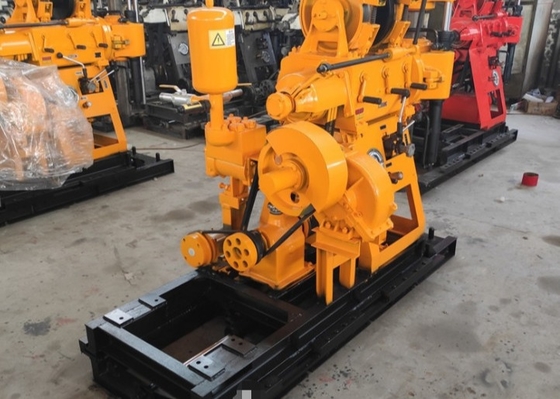

XY-1A ड्रिलिंग रिग उत्पाद विवरण
इसकी गहराई 100 मीटर है और इसमें कस्टमाइज किए गए छेद के व्यास हैं, जिसका उपयोग रेलवे, जलविद्युत, यातायात, पुलों, बांधों की नींव और अन्य इमारतों की इंजीनियरिंग भूगर्भीय जांच में किया जाता है।वजन में हल्का, परिवहन के लिए आसानी से अलग किया जा सकता है और यह मैदान और पहाड़ी क्षेत्रों में काम करने के लिए उपयुक्त है।
एक्सवाई-1ए ड्रिलिंग रिगउत्पाद पैरामीटरः
| ड्रिलिंग क्षमता (m) | 73 छड़ी | 100 |
| 60 रॉड | 200 | |
| 50 रॉड | 380 | |
| 42 छड़ी | 530 | |
| धुरी की गति ((r/min) | आगे | 65;114;180;248; 310;538;849;1172 |
| पीछे की ओर | 51;242 | |
| अधिकतम टोक़ (एनएम) | 2760 | |
| कोण सीमा | 0-90° | |
| स्पिंडल अधिकतम खींच बल ((KN) | 60 | |
| स्पिंडल स्ट्रोक (मिमी) | 600 | |
| एकल रस्सी के साथ लिफ्ट अधिकतम जीवन क्षमता (KN) | 30 | |
| धुरी का आंतरिक व्यास (मिमी) | 76 | |
| तेल पंप | SCB32/12 | |
| पावर यूनिट | विद्युत मोटर | Y180L-4,22Kw |
| डीजल इंजन | 395K2,19.85 किलोवाट | |
| स्पिंडल का आंतरिक व्यास (मिमी) | 2150x900x1690 | |
| ड्रिल बॉडी का वजन (शक्ति को छोड़कर) ((किलो) | 950 | |
एक्सवाई-1ए ड्रिलिंग रिगउत्पाद की विशेषताएं
1पांच गियर, और अधिकतम गति 1045r/min तक पहुंच सकती है, जो ड्रिल दक्षता में सुधार करती है।
2. 53 x 59 ड्रिलिंग रॉड अपनाया गया, उच्च कठोरता और मजबूत वितरण टोक़।
3मशीन राष्ट्रीय पेटेंट तकनीक से लैस हैः कॉपर क्लच, जिसमें मजबूत ट्रांसमिशन ट्रोक, आसान संचालन और मुफ्त रखरखाव की विशेषताएं हैं।
4लिंच के लिए, हम बड़े मॉड्यूल ग्रह गियर का उपयोग करते हैं और समर्थन फ्रेम जोड़ते हैं, जो लिंच की उठाने और ब्रेकिंग क्षमता को बहुत बढ़ाता है।
5लंबवत धुरी को चार समूहों के बीयरिंगों द्वारा तय किया जाता है ताकि यह सुनिश्चित किया जा सके कि घूर्णी मशीन चक्की की परत और अन्य जटिल भूवैज्ञानिक परिस्थितियों के लिए पर्याप्त कठोर हो।
कोर ड्रिल का रखरखाव
(1) दैनिक रखरखाव वास्तविक संचालन तकनीशियनों द्वारा किया जाएगा, और रिकॉर्ड फॉर्म को ध्यान से भरा जाना चाहिए;
(2) ड्रिलिंग रिग को प्रत्येक शिफ्ट हस्तांतरण से पहले साफ किया जाना चाहिए। ऊपरी और निचले वैगनों की रैखिक मार्गदर्शक सतहों,ऊर्ध्वाधर शाफ्ट और पिस्टन आमतौर पर छेद से बाहर खींचने पर कीचड़ के साथ दाग होते हैंइन संपर्क सतहों को साफ किया जाना चाहिए और तेल जोड़ा जाना चाहिए।
(3) प्रत्येक शिफ्ट से पहले जाँच करें कि हाइड्रोलिक बॉक्स का तेल स्तर गियरबॉक्स के तेल स्तर के लिए उपयुक्त है या नहीं। यदि तेल स्तर बहुत कम है, तो तुरंत तेल भरें;
(4) प्रत्येक शिफ्ट के वास्तविक संचालन तकनीशियनों को ऊपरी फ्रेम की रैखिक मार्गदर्शक सतह पर तेल कप में स्नेहन तेल की एक परत जोड़नी होगी।एक महीने में एक बार घर्षण तेल के साथ क्लच रिहाई शाफ्ट पंप तेल कप चक बीम के तेल कप भरें;
(5) वास्तविक संचालन तकनीशियनों को तेल फिल्टर स्क्रीन की हर हफ्ते जांच करनी चाहिए और यदि कोई अवरोध है तो इसे तुरंत साफ करना चाहिए।
