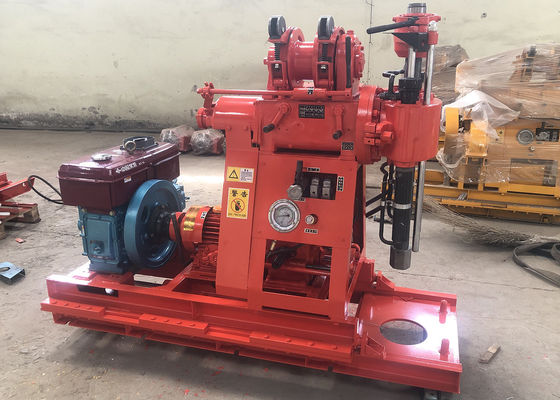

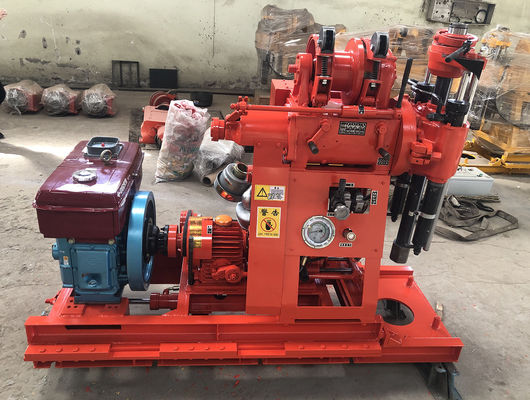

50-100 मीटर डीजल खनन ड्रिल रिग, पोर्टेबल कोर ड्रिलिंग मशीन





XY-1 प्रकार
ड्रिल		घुमावदार सिर
ड्रिलिंग गहराई	मैक्स.100	धुरी की गति	142,285,570 ((r/min)
छेद का व्यास	अधिकतम 110 मीटर	स्पिंडल स्ट्रोक	450 किमी
ड्रिल रॉड व्यास	42 मिमी	स्पिंडल नीचे खींचना	अधिकतम.15KN
कोण सीमा	90°~75°	धुरी उठाने की क्षमता	अधिकतम 25KN
तेल पंप		जल पंप
मॉडल	YBC-12/80	मॉडल	गियर तेल पंप
नामित दबाव	12.5Mpa	कामकाजी दबाव	0.7-1.2Mpa
प्रवाह की गति	8 मिलीलीटर/दिन
नामित गति	800-2500 आर/मिनट
उठानेवाला		शक्ति (डीजल)
अधिकतम भारोत्तोलन क्षमता	10KN	मॉडल (डीजल इंजन)	1105
उठाने वाले ड्रम की क्रांति	55,110,220 ((r/min)	नामित शक्ति	12.1KW
ड्रम व्यास	145 मिमी	नामित गति	2200 रु/मिनट
वजन	500 किलो
आकार	1640*1030*1440 मिमी







2एक गेंद पर लगाए गए कार्ड आशीर्वाद तंत्र चक की जगह लेता है जो लीवर को रोकने के बिना, संचालित करने में आसान, सुरक्षित और विश्वसनीय हो सकता है।

3- ध्यान केंद्रित करें, आसान संचालन।

4यह कॉम्पैक्ट है। ड्रिल, वाटर पंप और डीजल इंजन एक ही आधार पर स्थापित हैं, जो एक छोटे से क्षेत्र पर कब्जा कर लेता है।

5यह वजन में हल्का, अपघटन में मजबूत और हटाने में आसान है और इसका उपयोग मैदानों और पहाड़ों में किया जा सकता है।



1ड्रिलिंग से पहले, ड्रिलिंग रिग को निर्माण के लिए छेद की स्थिति, अभिविन्यास, कोण, छेद की गहराई आदि का सख्ती से पालन करना चाहिए।
2सुनिश्चित करें कि स्थापना के दौरान ड्रिल पाइप अवरुद्ध, घुमाया या फट नहीं है।
स्वच्छ जल के साथ ड्रिलिंग के लिए, ड्रिलिंग से पहले पानी नहीं दिया जाना चाहिए और दबाव ड्रिलिंग केवल पानी वापस आने के बाद ही की जा सकती है। पर्याप्त प्रवाह दर सुनिश्चित की जानी चाहिए,और सूखी ड्रिलिंग की अनुमति नहीं हैजब छेद में बहुत अधिक रॉक पाउडर होता है, तो पंप प्रारंभ समय को बढ़ाने के लिए पानी की मात्रा बढ़ाई जानी चाहिए, और छेद को प्रभावी ढंग से फ्लश करने के बाद ही ड्रिलिंग को रोक दिया जा सकता है।
4ड्रिलिंग प्रक्रिया के दौरान, दूरी को सटीक रूप से मापा जाना चाहिए। आम तौर पर, ड्रिलिंग पाइप को हर 10 मीटर के ड्रिलिंग या ड्रिलिंग टूल बदलने पर मापा जाना चाहिए।छेद की गहराई सत्यापित की जानी चाहिए, और प्रासंगिक रिकॉर्ड रखे जाने चाहिए। 5. जाँच करें कि क्या गियरबॉक्स, शाफ्ट स्लीव, क्षैतिज और ऊर्ध्वाधर शाफ्ट गियर, आदि में कोई ओवरहीटिंग या असामान्य ध्वनि है।इसे निरीक्षण के लिए तुरंत रोक दिया जाना चाहिए और कारण का पता लगाया जाना चाहिए और समय पर इसका निवारण किया जाना चाहिए।समस्या को अनसुलझा न छोड़ें, क्योंकि यह समय के साथ जमा हो जाती है और उच्च रखरखाव लागत के साथ तेजी से यांत्रिक क्षति का कारण बनती है।
