उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मॉडल संख्या: | GY300 | ड्रिल पाइप की लंबाई: | 4.2एम |
|---|---|---|---|
| प्रयोग: | भूविज्ञान और खनिज अन्वेषण | ड्रिलिंग विधि: | मिट्टी की ड्रिलिंग |
| मैक्स स्पिंडल स्पीड: | 30-1050r/मिनट | मशीन का नाम: | छोटे ग्राउटिंग होल चरखी के लिए बोरहोल ड्रिलिंग रिग |
| बिजली का प्रकार: | डीज़ल | प्रकार: | कोर ड्रिलिंग रिग |
| प्रमुखता देना: | रॉक कोर ड्रिलिंग मशीन,भूवैज्ञानिक ड्रिलिंग मशीन |
||
GY300m बोरिंग रिग के लिए ड्रिलिंग रिग
आवेदन

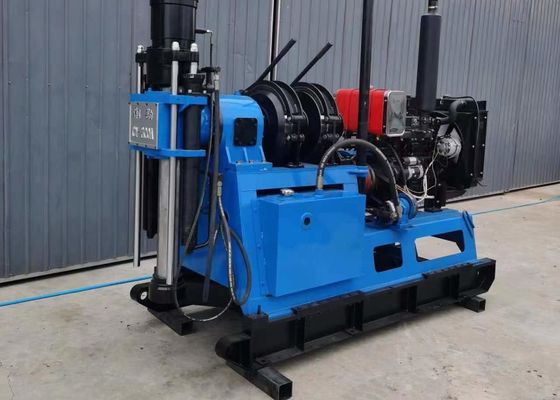

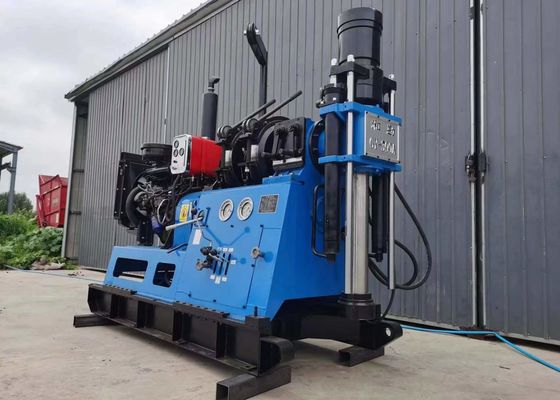

Gy-300 ड्रिलिंग रिग एक मध्यम और उथले छेद कोर ड्रिलिंग रिग है। यह न केवल मिश्र धातु और हीरे के आधार पर बड़े और छोटे कैलिबर कोर ड्रिलिंग के लिए उपयुक्त है,लेकिन निर्माण इंजीनियरिंग में इंजीनियरिंग भूगर्भ सर्वेक्षण और इंजीनियरिंग निर्माण के लिए भीजलविद्युत इंजीनियरिंग, राजमार्ग, रेलवे, बंदरगाह और अन्य क्षेत्रों में इसकी उपस्थिति संलग्न फोटो के रूप में है।
तकनीकी विनिर्देश
1ड्रिलिंग क्षमता | ||||
कोर ड्रिलिंग | ||||
| ड्रिल पाइप का प्रकार | विनिर्देश | ड्रिलिंग गहराई | ||
| घरेलू पाइप | आंतरिक रूप से मोटी ड्रिल पाइप | 42 मिमी | 480 मीटर | |
| 50 मिमी | ३५० मीटर | |||
| 60 मिमी | 250 मीटर | |||
| तार-लाइन कोरिंग ड्रिल पाइप | 55.5 मिमी | 400 मीटर | ||
| 71 मिमी | 290 मीटर | |||
| 89 मिमी | 230 मीटर | |||
| डीसीडीएमए (डायमंड कोर ड्रिल निर्माता संघ) | तार-लाइन कोरिंग ड्रिल पाइप | | ४४० मीटर | |
| 290 मीटर | |||
| 195 मीटर | |||
| 135 मीटर | |||
| 2ड्रिल कोण | 0°~360° | |||
| 3. इंजन | मॉडल | शक्ति | गति | वजन |
| विद्युत इंजन | Y180L-4 | 22 किलोवाट | 1470 r/min | 190 किलो |
| डीजल इंजन | 4L68 | 24 किलोवाट | 1500 आर/मिनट | 215 किलो |
| 4गिरैटर | ||||
| प्रकारः डबल सिलेंडर हाइड्रोलिक फ़ीडिंग मशीन घुमावदार ऊर्ध्वाधर शाफ्ट के माध्यम से | ||||
| छेद का व्यास | 80 | |||
| ऊर्ध्वाधर शाफ्ट की गति | ||||
| आगे की ओर घूर्णन (R / min) | 58 101 160 221 234 406 640 885 | |||
| रिवर्स रोटेशन (R / min) | 46 183 | |||
| ऊर्ध्वाधर शाफ्ट का अधिकतम टोक़ | 3000 एनएम | |||
| ऊर्ध्वाधर शाफ्ट स्ट्रोक | 600 एमएम | |||
| ऊर्ध्वाधर शाफ्ट की अधिकतम उठाने की क्षमता | 60KN | |||
| ऊर्ध्वाधर शाफ्ट का अधिकतम दबाव | 100KN | |||
| 5लिंच | ||||
| प्रकारः ग्रहगत गियर ट्रांसमिशन | ||||
| तार रस्सी का व्यास | φ 14 मिमी | |||
| ड्रम स्टील के तार रस्सी की क्षमता | 45 मीटर (पांच परतें) | |||
| एकल रस्सी का अधिकतम उठाने का बल | 30KN | |||
| तार रस्सी उठाने की गति | ||||
| ड्रम रैखिक गति | M / s) 0.45 0.785 1.24 1.71 | |||
6. क्लच | ||||
| 7हाइड्रोलिक प्रणाली | ||||
| (1) सिस्टम दबाव | ||||
| नामित दबाव | 8Mpa | |||
| अधिकतम दबाव | 10 एमपीए | |||
| 2) तेल पंप | ||||
| प्रकार | गियर ऑयल पंप (cb-e25) | |||
| विस्थापन | 20 मिलीलीटर / आर | |||
| नामित गति | 1500 रु / मिनट | |||
| नामित दबाव | 16 एमपीए | |||
| अधिकतम दबाव | 20 एमपीए | |||
| 8. फ्रेम | ||||
| प्रकार | स्किड प्रकार (स्लाइडिंग बेस के साथ) ड्रिलिंग रिग 460 मिमी की यात्रा के साथ | |||
| छेद दूरी को रास्ता दें | 260 मिमी | |||
| 9ड्रिलिंग रिग के कुल आयाम | ||||
| 10ड्रिलिंग रिग का वजन (इलेक्ट्रिक मशीन को छोड़कर) | लगभग 1300 किलो | |||
GY300 जल कुएं ड्रिलिंग रिग में विशेषताएं हैंः
1. स्वचालित हाइड्रोलिक खिला उपकरण अपनाना,बोरिंग दक्षता में सुधार
2. बिना रुके ड्रिलिंग रॉड को बदल सकता है
3केंद्रीकृत हैंडल, आसान संचालन, सुरक्षित और विश्वसनीय।
4ड्रिलिंग रिग, पंप और डीजल इंजन को कॉम्पैक्ट संरचना सुनिश्चित करने और स्थान बचाने के लिए एक सामान्य आधार फ्रेम पर स्थापित किया गया है।
5- वजन हल्का है, उच्च detachablity के साथ, मैदानी और पहाड़ी क्षेत्रों में काम करने के लिए आसान परिवहन सूट
ड्रिलिंग रिग की निम्नलिखित विशेषताएं हैंः
1ड्रिलिंग रिग में कई (8 गियर) घूर्णन गति चरण और उचित घूर्णन गति सीमा होती है।
2. कम घूर्णन गति, उच्च टोक़, व्यापक अनुप्रयोग रेंज, उच्च गति ड्रिलिंग और कम गति बड़े छेद ड्रिलिंग रेडियल ड्रिलिंग के लिए इस्तेमाल किया जा सकता है।
3. दो रिवर्स स्पीड के साथ, छेद में दुर्घटनाओं को संभालने में श्रम तीव्रता अधिक नहीं होती है, और यह दिन में सुरक्षित है।
4ड्रिलिंग रिग की स्थापित शक्ति बड़ी है और इसे डीजल इंजन या मोटर से लैस किया जा सकता है।
5ड्रिलिंग रिग की संरचना उन्नत, लेआउट में उचित, संचालन में लचीला और विश्वसनीय, और रखरखाव, रखरखाव और मरम्मत में आसान है।
6ड्रिल की मात्रा छोटी, वजन हल्का और अच्छी हटाने की क्षमता है।
7ड्रिलिंग रिग के ऊर्ध्वाधर शाफ्ट की फीडिंग दूरी 600 मिमी है, जो ड्रिलिंग दक्षता में सुधार और चिपकने जैसी दुर्घटनाओं को कम करने के लिए अनुकूल है।
8स्थिर गतिशीलता, सरल और विश्वसनीय स्थिरता, उच्च गति वाले ड्रिलिंग की अच्छी स्थिरता और छेद खोलने की बड़ी दूरी।
9डब्ल्यूओबी मीटर तेल से भरा शॉकप्रूफ संरचना का है, जिसमें सरल पैमाने, सटीक संकेत और लंबे सेवा जीवन हैं।
10ड्रिलिंग रिग का चक हाइड्रोलिक पिन प्रकार का होता है, जिसे विश्वसनीय रूप से क्लैंप किया जाता है और सक्रिय ड्रिल पाइप को नुकसान नहीं पहुंचाता है।
जिनझोउ Shitan मशीनरी उपकरण कं, लिमिटेड मुख्य उत्पादः
वायवीय ड्रिलिंग रिग (ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500, ST-600,ST-800 और अन्य वायवीय जल कुएं ड्रिलिंग रिग) Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 और 30 इम्पैक्ट ड्रिलिंग रिग,ZLJ श्रृंखला सुरंग ड्रिलिंग रिग और अन्य भूवैज्ञानिक ड्रिलिंग मशीनें) क्रॉलर ट्रैक अंडरवियर, ड्रिलिंग मिट्टी पंप ((BW150,BW160,BW200,BW250,BW850 सीरीज ड्रिलिंग मिट्टी पंप), ड्रिलिंग एयर कंप्रेसर, वाटर वेल ड्रिल बिट्स ((PDC ड्रिल बिट, ट्राइकॉन बिट, DTH बटन बिट), वाटर वेल ड्रिल पाइप,ड्रिलिंग रिग स्पेयर पार्ट्स (ड्रिलिंग रॉड), ड्रिलिंग रॉड संयुक्त, आवरण पाइप, आवरण युग्मन, कोर ट्यूब, कोर ट्यूब युग्मन, लिफ्टर्स, स्वचालित ड्रॉप हथौड़ा, नमूना, एसपीटी उपकरण, फ्रिंज कांटा, पैड कांटा, लॉक संयुक्त), ट्रैक ट्रांसपोर्टर
अच्छी गुणवत्ता, पेशेवर बिक्री के बाद सेवा, आदेश करने के लिए आपका स्वागत है
