उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | हाइड्रोलिक कुंआ ड्रिलिंग रिग | बिजली का प्रकार: | डीज़ल |
|---|---|---|---|
| आयाम ((L*W*H): | 2500 x 900 x 1800 मिमी | ड्रिलिंग व्यास: | 70-350 मिमी |
| प्रयोग: | पानी का कुआ | आवेदन: | कोर सैंपलिंग, वाटर वेल, बोर वी |
| वोल्टेज: | 220V/380V, अनुकूलित किया जा सकता है | ||
| प्रमुखता देना: | घुड़सवार ड्रिलिंग मशीन ट्रैक,घुड़सवार ड्रिल रिग ट्रैक |
||
ड्रिलिंग रिग का उपयोग मुख्य रूप से भूवैज्ञानिक सामान्य जांच और अन्वेषण, सड़क और ऊंची इमारत की नींव की खोज, कंक्रीट संरचना में विभिन्न प्रकार के छेद, नदी तटबंध, सबग्रेड ग्राउटिंग छेद, ड्रिलिंग और प्रत्यक्ष ग्राउटिंग, नागरिक कुओं और पृथ्वी तापमान केंद्रीय एयर कंडीशनर, आदि के लिए किया जाता है।
a. XY-3 ड्रिलिंग रिग CG140 मॉडल ऑटो ट्रांसमिशन को अपनाती है, इसमें 10 रोटेशन स्पीड और उचित स्पीड रेंज है, जिसमें आठ फॉरवर्ड रोटेशन गियर और दो रिवर्स रोटेशन गियर, हाई स्पीड, मजबूत स्ट्रोक और व्यापक अनुप्रयोग है।
|

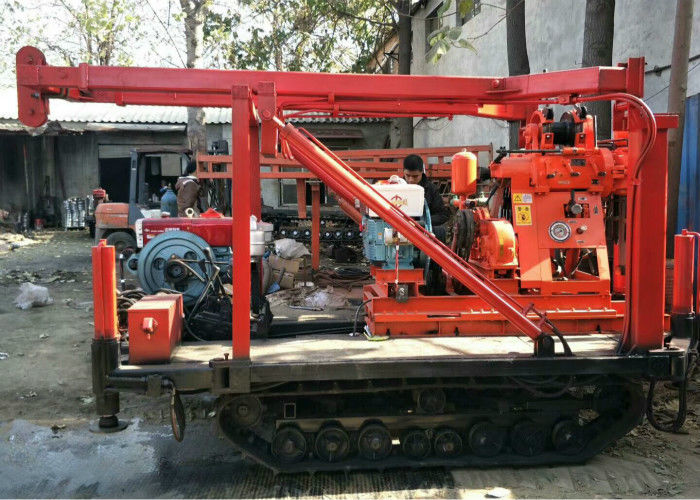

XY-3 वाटर वेल ड्रिलिंग रिग के लिए स्पेसिफिकेशन्स
|
||
|
XY-3 ड्रिलिंग रिग के मुख्य पैरामीटर
|
ड्रिलिंग गहराई
|
600m
|
|
अधिकतम ओपन होल कैलिबर
|
300mm
|
|
|
एंड होल कैलिबर
|
75mm
|
|
|
ड्रिलिंग रॉड व्यास
|
60mm
|
|
|
ड्रिलिंग कोण
|
90°~65°
|
|
|
आयाम
|
2500 x 900 x 1800mm
|
|
|
ड्रिल वजन (पावर के बिना)
|
1600kg
|
|
|
स्पिंडल
|
स्पिंडल स्पीड
|
फॉरवर्ड 30-1050r/min
|
|
रिवर्स 29 137r/min
|
||
|
स्पिंडल स्ट्रोक
|
600mm
|
|
|
स्पिंडल इनर डायमीटर
|
96mm
|
|
|
लिफ्टिंग क्षमता
|
6000kg
|
|
|
होइस्ट
|
अधिकतम सिंगल लाइन लिफ्टिंग क्षमता
|
4000kg
|
|
अधिकतम सिंगल लाइन लिफ्टिंग स्पीड
|
0.5-1.9m/s
|
|
|
वायररोप कैलिबर
|
12.5mm
|
|
|
वायररोप लंबाई
|
50m
|
|
|
रील व्यास
|
300mm
|
|
|
हग फोल्डगेट बेल्ट की चौड़ाई
|
90mm
|
|
|
|
प्रकार
|
BW-250
|
|
डिस्प्लेसमेंट
|
250 L/min
|
|
|
कार्य दबाव
|
80kg/cm²
|
|
|
पानी इनलेट पाइप व्यास
|
75 mm
|
|
|
पानी आउटलेट पाइप व्यास
|
50 mm
|
|
|
गियर ऑयल पंप
|
डुप्लेक्स गियर ऑयल पंप
|
CBF-F63/25
|
|
फ्रंट डिस्प्लेसमेंट, प्रेशर
|
63 L/min 20Mpa
|
|
|
बिहाइंड डिस्प्लेसमेंट, प्रेशर
|
25 L/min 20Mpa
|
|
|
पावर
|
डीजल इंजन
|
4105 76HP
|
|
इलेक्ट्रिक मोटर
|
Y180L-4 59KW
|
|
b. बड़े इंजन पावर और दो रिवर्स रोटेशन गियर, ड्रिलिंग कार्य दुर्घटना को आसानी से हल कर सकते हैं।
c. ऑपरेशन हैंडल उचित लेआउट में एक साथ तय किए गए हैं ताकि श्रमिकों के लिए मशीन को संचालित करना अधिक सुविधाजनक हो।
d. सामान्य रूप से बंद हाइड्रोलिक चक से लैस, ऑपरेशन लचीला और विश्वसनीय है।
e. स्पिंडल और होइस्ट को अलग-अलग संचालित किया जा सकता है।
f. स्पिंडल में बड़ा इनर डायमीटर होता है, जो बड़े हेक्सागोनल ड्रिलिंग रॉड का उपयोग करने में सक्षम है।
विशेषताएं:
1. हाइड्रोलिक फीडिंग डिवाइस के साथ, ऊंचे ड्रिलिंग दक्षता, कम श्रम शक्ति।
2. रिग एक ऊपरी गोलाकार जबड़ा होल्डिंग मैकेनिज्म और हेक्सागोनल ड्राइव ड्रिलिंग रॉड से लैस है जिसे शटडाउन के बिना बदला जा सकता है, उच्च दक्षता, सुरक्षित और विश्वसनीय।
3. छेद के अंदर की स्थिति को नियंत्रित करने के लिए एक होल बॉटम प्रेशर गेज लगाया गया है।
4. कॉम्पैक्ट संरचना, छोटा वॉल्यूम, हल्का वजन, उच्च डिटैचेबिलिटी, आसान परिवहन और मैदानों या पहाड़ी क्षेत्रों में संचालन के लिए उपयुक्त।
जिंज़ोउ शिटान मशीनरी इक्विपमेंट कं, लिमिटेड मुख्य उत्पाद: न्यूमेटिक ड्रिलिंग रिग / एयर ड्रिलिंग रिग (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 और अन्य न्यूमेटिक वाटर वेल ड्रिलिंग रिग्स।), क्रॉलर वाटर वेल ड्रिलिंग रिग / ट्रेलर माउंटेड ड्रिलिंग रिग / वाटर वेल ड्रिलिंग रिग / हाइड्रोलिक बोरवेल मशीन / हार्ड रॉक ड्रिलिंग इक्विपमेंट / डायमंड कोर ड्रिल रिग / जियोलॉजिकल ड्रिलिंग रिग / सोइल टेस्टिंग ड्रिलिंग रिग / पोर्टेबल वाटर वेल ड्रिलिंग रिग (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 और 30 इम्पैक्ट ड्रिल रिग, ZLJ सीरीज टनल ड्रिलिंग रिग और अन्य जियोलॉजिकल ड्रिलिंग मशीनें) क्रॉलर ट्रैक अंडरकैरिज, ड्रिलिंग मड पंप (BW150, BW160, BW200, BW250, BW850 सीरीज ड्रिलिंग मड पंप), ड्रिलिंग एयर कंप्रेसर, वाटर वेल ड्रिल बिट्स (PDC ड्रिल बिट, ट्राइकोन बिट, DTH बटन बिट), वाटर वेल ड्रिल पाइप, ड्रिलिंग रिग स्पेयर पार्ट्स (ड्रिलिंग रॉड्स, ड्रिलिंग रॉड्स जॉइंट, केसिंग पाइप, केसिंग कपलिंग, कोर ट्यूब, कोर ट्यूब कपलिंग, लिफ्टर, ऑटोमैटिक ड्रॉप हैमर, सैंपलर, SPT टूल, रिंच फोर्क, पैड फोर्क, लॉक जॉइंट), ट्रैक ट्रांसपोर्टर अच्छी गुणवत्ता, पेशेवर बिक्री के बाद सेवा, ऑर्डर करने के लिए आपका स्वागत है
