उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | ड्रिल गाइरेटर असेंबली | मॉडल संख्या: | GK-180 / GK 200 / XY-1A / XY-1B |
|---|---|---|---|
| आवेदन: | भूवैज्ञानिक ड्रिलिंग मशीन | certification: | ISO9001 |
| आवेदन: | ऑटोमोबाइल | रंग: | ग्राहक का अनुरोध |
| प्रमुखता देना: | ड्रिलिंग रिग भागों,ड्रिलिंग रिग सहायक उपकरण |
||
| विशेषता | मूल्य |
|---|---|
| प्रकार | ड्रिल गिरैटर असेंबली |
| मॉडल संख्या | GK-180 / GK 200 / XY-1A / XY-1B |
| आवेदन | भूगर्भीय ड्रिलिंग मशीन, ऑटोमोबाइल |
| प्रमाणन | आईएसओ 9001 |
| रंग | ग्राहक का अनुरोध |

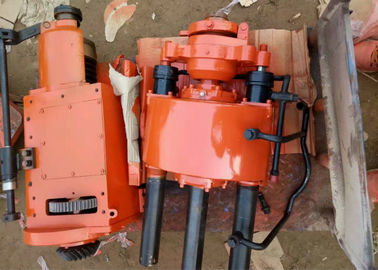

संरचना:अधिकांश भागों को ऊर्ध्वाधर शाफ्ट बॉक्स में स्थापित किया जाता है। छोटे कंक्रीट गियर को स्पाइन के माध्यम से आंतरिक गियर शाफ्ट पर लगाया जाता है।रिंग सीट एक अंगूठी के आकार का "टी" बोल्ट है और पांच "टी" बोल्ट के साथ संयुक्त हैआस्तीन स्थिर है और घुमावदार ड्रिलिंग प्राप्त करने के लिए घुमावदार की झुकाव कोण को समायोजित करने के लिए "टी" बोल्ट पर नट को ढीला किया जा सकता है।
| GK-200 प्रकार | |
|---|---|
| ड्रिलिंग गहराई | अधिकतम 200 मीटर |
| धुरी की गति | (4-गति) 115 230 505 1010r/m |
| छेद का व्यास | अधिकतम 300 मिमी |
| स्पिंडल स्ट्रोक | 450 किमी |
| ड्रिल रॉड व्यास | 50 मिमी |
| स्पिंडल नीचे खींचना | अधिकतम 15KN |
| धुरी उठाने की क्षमता | अधिकतम 25KN |
| कोण सीमा | 90-75 |
| तेल पंप | जल पंप | ||
|---|---|---|---|
| मॉडल | YBC-20/125 | मॉडल | क्षैतिज प्रतिवर्ती एकल-अभिनय पिस्टन पंप |
| नामित दबाव | 12.5Mpa | कामकाजी दबाव | अधिकतम 1.2Mpa |
| प्रवाह की गति | 20 मिलीलीटर/दिन | ||
| नामित गति | 2000 आर/मिनट | ||
| उठानेवाला | शक्ति (डीजल) | ||
|---|---|---|---|
| अधिकतम भारोत्तोलन क्षमता | 15KN | मॉडल (डीजल इंजन) | 1115 |
| उठाने वाले ड्रम की क्रांति | 20.39.85.170r/m | नामित शक्ति | 20 किलोवाट |
| ड्रम व्यास | 140 मिमी | नामित गति | 2200r/m |
वजनःलगभग 525 किलो
आकारः1433x697x1273 मिमी
गियरबॉक्स और गियरबॉक्स के बीच कनेक्शन गियरबॉक्स के शरीर पर 8 बोल्ट के साथ टावर सीट को तय करना है। बड़ा कंक्रीट गियर एक कुंजी के माध्यम से ऊर्ध्वाधर बुशिंग से जुड़ा हुआ है,और ऊर्ध्वाधर बुशिंग हेक्सागोनल छेद के माध्यम से ऊर्ध्वाधर कार के साथ जुड़ा हुआ है, इस प्रकार लंबवत शाफ्ट लंबवत शाफ्ट में लंबवत शाफ्ट घुमा करने के लिए ड्राइविंग। आस्तीन अक्षीय ले जाया जा सकता है,और आंदोलन पिस्टन रॉड और बीम को सिलेंडर के ऊपरी कक्ष या निचले कक्ष में धकेलने से प्राप्त होता है.
शीर्ष शाफ्ट एक शीर्ष आस्तीन के साथ समाप्त होता है, और शीर्ष आस्तीन छह स्टील गेंदों के साथ प्रदान की जाती है। जब विरोधी हेरफेर हैंडल नीचे दबाया जाता है,छह इस्पात गेंदों को आंतरिक जैकेट के माध्यम से ऊर्ध्वाधर शाफ्ट के केंद्र की ओर धकेल दिया जाता है, और ड्रिल पाइप का अर्धवर्तुल संचार ग्रूव ऊपरी शाफ्ट में एम्बेडेड है। अंदर, ड्रिल पाइप ड्रिल की गति को महसूस करने के लिए मशीन पर क्लैंप किया जाता है।और जब हाथ उठाया जाएगा, स्टील की गेंद ड्रिल पाइप से अलग हो जाती है और इसे उलट दिया जा सकता है।
ऊर्ध्वाधर शाफ्ट स्ट्रोक के पैमाने को प्रदर्शित करने के लिए, ऊर्ध्वाधर शाफ्ट के ऊपरी छोर पर एक हेक्सागोनल छेद के साथ एक शीर्ष आस्तीन व्यवस्थित किया जाता है,और घूर्णी गति हेक्सागोनल मशीन के ड्रिल पाइप को प्रेषित किया जा सकता है.
जिनझोउ Shitan मशीनरी उपकरण कं, लिमिटेड मुख्य उत्पादः
वायवीय ड्रिलिंग रिग (ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500, ST-600,ST-800 और अन्य वायवीय जल कुएं ड्रिलिंग रिग) Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 और 30 इम्पैक्ट ड्रिलिंग रिग,ZLJ श्रृंखला सुरंग ड्रिलिंग रिग और अन्य भूवैज्ञानिक ड्रिलिंग मशीनें) क्रॉलर ट्रैक अंडरवियर, ड्रिलिंग मिट्टी पंप ((BW150,BW160,BW200,BW250,BW850 सीरीज ड्रिलिंग मिट्टी पंप), ड्रिलिंग एयर कंप्रेसर, वाटर वेल ड्रिल बिट्स ((PDC ड्रिल बिट, ट्राइकॉन बिट, DTH बटन बिट), वाटर वेल ड्रिल पाइप,ड्रिलिंग रिग स्पेयर पार्ट्स (ड्रिलिंग रॉड), ड्रिलिंग रॉड संयुक्त, आवरण पाइप, आवरण युग्मन, कोर ट्यूब, कोर ट्यूब युग्मन, लिफ्टर्स, स्वचालित ड्रॉप हथौड़ा, नमूना, एसपीटी उपकरण, फ्रिंज कांटा, पैड कांटा, लॉक संयुक्त), ट्रैक ट्रांसपोर्टर
अच्छी गुणवत्ता, पेशेवर बिक्री के बाद सेवा, आदेश करने के लिए आपका स्वागत है
