विश्वसनीय इंजीनियरिंग ड्रिलिंग रिग क्रॉलर घुड़सवार ड्रिल रिग आकार अनुकूलित



नए क्रॉलर चेसिस को गियर, बॉक्स बॉडी और शाफ्ट की असर क्षमता बढ़ाने के लिए डिज़ाइन किया गया है, जिससे गियरबॉक्स की अधिकतम शक्ति मूल उत्पाद से लगभग दोगुनी हो सकती है।
स्टीयरिंग और ब्रेकिंग संरचना में, सिंगल एक्सल स्टीयरिंग ब्रेक मूल डबल एक्सल गियर ब्रेक की जगह लेता है, जो पहनने वाले भागों के परिशोधन की डिग्री को बहुत कम करता है।
गीले घर्षण ब्रेक का उपयोग अधिक विश्वसनीय है। हाइड्रोलिक ट्रांसमिशन टॉवर लिफ्टिंग डिवाइस ऊपर और नीचे जाने के लिए सुरक्षित और सुविधाजनक है और पूरे ऑपरेशन को स्थानांतरित करना आसान है।इसके अलावा यह ग्राहक की उचित आवश्यकताओं के अनुसार संशोधित किया जा सकता है.





आधारभूत डेटा	विनिर्देश	मूल्य						घुमावदार	विनिर्देश	मूल्य
	छेद का व्यास (मिमी)	75	91	110	130	150	300		रोटेशन दर ((r/min)	115 230 505 1010
	ड्रिलिंग गहराई (एम)	200	150	100	70	50	30		ऊर्ध्वाधर अक्ष स्ट्रोक ((मिमी)	450
	ड्रिलिंग रॉड व्यास ((मिमी)	60 50 42							उतारने की अधिकतम गति (m/s)	0.05
	ड्रिलिंग कोण	90° ≈ 75°							नीचे की ओर गति (m/s)	0.067
	वजन ((किलो)	525							ऊर्ध्वाधर अधिकतम फ़ीड बल ((KN)	15
	कुल मिलाकर आयाम ((मिमी)	1433*697*1273							अधिकतम ऊर्ध्वाधर उठाने का बल (KN)	25
उठाना	भारोत्तोलन बल ((kN)	15						तेल पंप	मॉडल	गियर तेल पंप
	रील की गति (दूसरी परत) m/s	0.166 0.331 0.733 1.465							नाममात्र गति (r/min)	2000
									नामित दबाव (एमपीए)	12.5
	ड्रम की गति (r/min)	19 38 84 168							विस्थापन (L/r)	20
	ड्रम का व्यास (मिमी)	140						पावर मशीन	मॉडल	मोटर	डीजल इंजन
	तार का व्यास (मिमी)	9.3							शक्ति ((KW)	11	16.2
	इस्पात तार क्षमता (एम)	35							गति ((r/min)	1460	2200





चार पैर हाइड्रोलिक समर्थन पैर हैं। प्रत्येक को स्वतंत्र रूप से नियंत्रित किया जाता है जो प्लेटफॉर्म को जमीन पर सुचारू रूप से तय करता है।
2 प्लेटफार्म का अधिकतम भार 4500 किलोग्राम है और XY-2 ड्रिलिंग रिग को सबसे दूर तक लोड कर सकता है। प्लेटफॉर्म का आकार उचित है।
3 चेसिस में रबर ट्रैक को अपनाया गया है, जिसका लाभ हल्का वजन, कम जीवन चक्र लागत और वाहन चलती गियर शोर, वाहन कंपन और ईंधन की खपत कम है।यह शहर की सड़कों पर फुटपाथ को नुकसान नहीं पहुंचाता है.

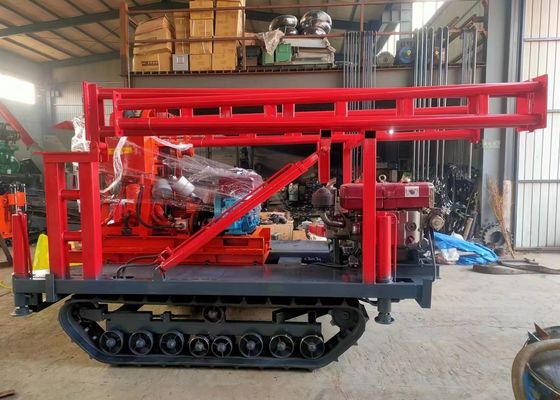

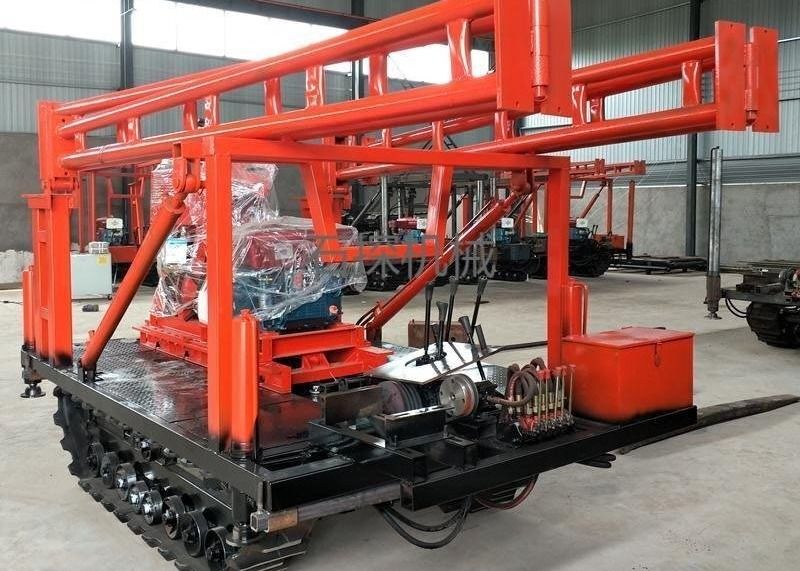

इस क्रॉलर चेसिस की कीमत में हाइड्रोलिक टॉवर और डीजल इंजन शामिल हैं, लेकिन ड्रिलिंग रिग नहीं। चित्र में ड्रिलिंग मशीन केवल प्रदर्शन प्रभाव के लिए है।



​
