उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | भूवैज्ञानिक ड्रिलिंग रिग मशीन | वोल्टेज: | 220 वोल्ट |
|---|---|---|---|
| मॉडल संख्या: | XY-3 | आयाम ((L*W*H): | 1580*656*1048मिमी |
| प्रयोग: | पानी का कुआं, रेलवे, कोर ड्रिलिंग | ड्रिलिंग व्यास: | 80-130 मिमी |
| भारोत्तोलन बल: | 9600 एन | ||
| प्रमुखता देना: | डीथ ड्रिलिंग मशीन,पानी बोरहेल ड्रिलिंग मशीन |
||

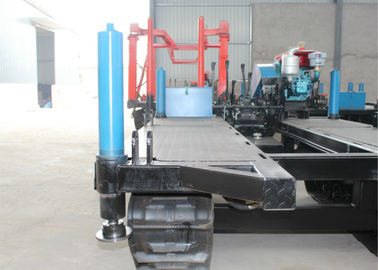

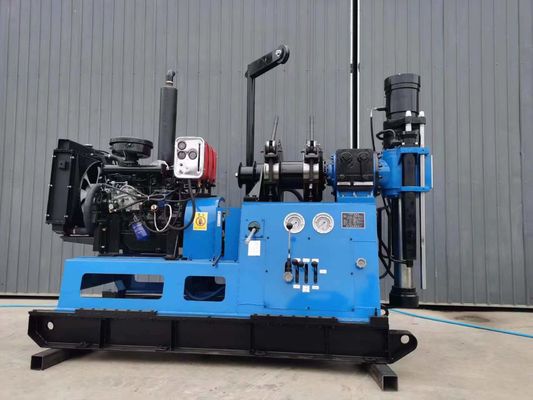

रेलवे / कोर ड्रिलिंग के लिए क्रॉलर टाइप XY-3 जियोलॉजिकल ड्रिलिंग रिग मशीन
विनिर्देश:
1. हाइड्रोलिक नियंत्रण
2. इंजीनियरिंग भूवैज्ञानिक सर्वेक्षण, जल विज्ञान, जल कुएं, स्काई बिल्डिंग, बांध, बंदरगाह
पुल, तेल अन्वेषण, आदि
3. तेल मोटर, तेल पंप, त्वरित जोड़ आदि अमेरिका से आयात किए जाते हैं
4. शक्ति, लचीला और आसान रखरखाव।
5. बड़ा पुल बल
6. बड़ा टॉर्क, गति की विस्तृत श्रृंखला
विवरण
1, क्लच चालू स्थिति में है, बेल्ट सामने नहीं घूमती है
रिग 2 और 200 में कोई रिवर्सल या रिवर्सल नहीं है
3, ड्रिलिंग रिग को कोण सीधा और झुका हुआ प्रकार का टॉवर तय किया जा सकता है, जो उच्च गति वाली मिट्टी 75 ~ 90 के लिए सबसे अच्छा चयन है।
4, सक्रिय ड्रिल पाइप के नीचे पृथ्वी चर व्यास प्लस तीन विंग बिट
एक रॉक ड्रिल रॉड व्यास चर कनेक्टिंग हेड सक्रिय छेद पाइप से जुड़ा हुआ है, ड्रिल रॉड से जुड़ा हुआ है, सिर में एक निश्चित गहराई तक, 2 मीटर से अधिक गहराई के छेद पाइप को कोर ट्यूब में डाला जाता है, 60 मीटर की गहराई के लिए पाउडर ट्यूब की आवश्यकता होती है।
5, व्यास बिट बन जाता है।
6, गति बढ़ाने के लिए, स्पीड रिड्यूसर बेल्ट रोटेशन की आवश्यकता होती है, ड्रिलिंग की गति तेज होती है, लेकिन ड्रिलिंग रिग की सहनशक्ति कम होती है।
7, कार्य दक्षता: मिट्टी की परत पूरी करें, एक दिन में 60 मीटर हिट करें। सामान्य परत 16, 7 मीटर।
8, हाइड्रोलिक तेल 32 तेल के साथ, ठंडे स्थान पर नंबर 42
9. वायर रोप और लिफ्टिंग डिवाइस का कनेक्शन। एलिवेटर को ड्रिल पाइप / सक्रिय ड्रिल पाइप को खींचने के लिए रस्सी पर लटकाया जाता है, वायर रोप की लंबाई ड्रिल टॉवर द्वारा तय की जाती है।
10, कोयला खदान की सड़क ड्रिलिंग रिग उपलब्ध हैं, बिना।
| XY-3C ड्रिलिंग रिग | होल मशीन पैरामीटर | |||||
| ड्रिल होल की गहराई | 530m | |||||
| होल का व्यास | 75-530mm | |||||
| होल का व्यास | 300mm | |||||
| अंतिम होल का व्यास | 75mm | |||||
| पाइप | f60 | |||||
| बोरहोल झुकाव | 90°--65° | |||||
| ऊर्ध्वाधर शाफ्ट | ||||||
| ऊर्ध्वाधर शाफ्ट फॉरवर्ड स्पीड | 32-1057r/min | |||||
| ऊर्ध्वाधर उलटा गति | 29-137r/min | |||||
| ऊर्ध्वाधर स्ट्रोक | 600mm | |||||
| ऊर्ध्वाधर आंतरिक छेद व्यास | 96mm | |||||
| ऊर्ध्वाधर शाफ्ट होइस्टिंग क्षमता | 60KN | |||||
| प्राइमरी वाइंडिंग | ||||||
| सिंगल रोप वाइंडिंग स्पीड | 0.5-1.9m/s | |||||
| वायर रोप का व्यास | 12.5mm | |||||
| सिंगल रोप होइस्टिंग क्षमता | 30KN | |||||
| ड्रम व्यास | 300mm | |||||
| ड्रम क्षमता | 65m | |||||
| मड पंप (वैकल्पिक) | ||||||
| क्षैतिज ट्रिप्लेक्स BW-250 प्रकार का मब पंप BW-250 मड पंप | ||||||
| विस्थापन | 250L/min | |||||
| कार्य का दबाव | 80kgcm2 | |||||
| इनलेट पाइप का व्यास | 76mm | |||||
| आउटलेट पाइप का व्यास | 51mm | |||||
| गियर पंप | ||||||
| डुप्लेक्स गियर ऑयल पंप | CBF-F63/25 | |||||
| ट्रैफिक दबाव से पहले | 63L/min 20Mpa | |||||
| ट्रैफिक दबाव के बाद | 25L/min 20Mpa | |||||
| ड्रिलिंग रिग पावर | ||||||
| डीजल इंजन | YN27/39kw/2400rpm | |||||
| मोटर | Y180L-4/22kw | |||||
| वजन और आकार | ||||||
| रिग का वजन | 3600kg | |||||
| समग्र आयाम | 3500*1900*2600mm | |||||
