उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | भूवैज्ञानिक ड्रिलिंग रिग मशीन | पावर (डब्ल्यू): | 11 किलोवाट |
|---|---|---|---|
| वजन: | 525 किग्रा | आयाम ((L*W*H): | 1800 * 835 * 1150 मिमी |
| प्रयोग: | कोयला | मॉडल संख्या: | XY-1A |
| प्रमुखता देना: | छेद ड्रिलिंग मशीन,छेद ड्रिल रिग नीचे |
||

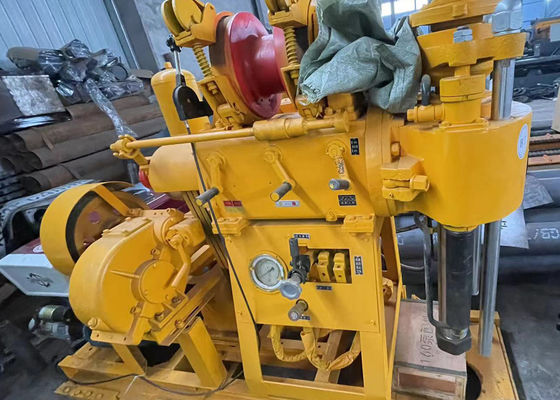

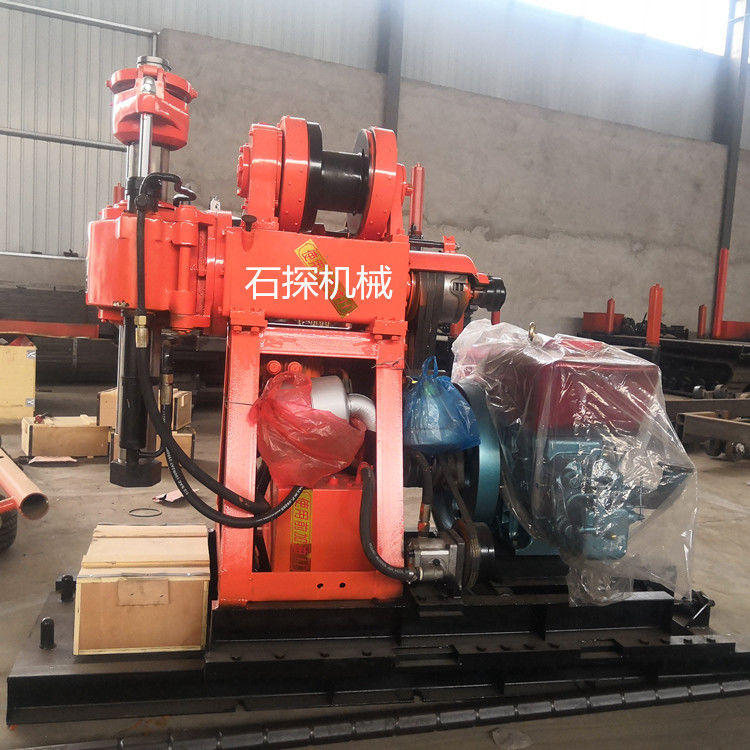

XY-1A ट्रैक माउंट जियोलॉजिकल ड्रिलिंग रिग मशीनभौतिक जांच के लिए 30 से 150 मीटर की गहराई
XY-1Aप्रकार ड्रिलिंग रिग एक प्रकार की कम गति वाली हाइड्रोलिक खिला रिग है। उपयोगकर्ताओं की विभिन्न जरूरतों को पूरा करने के लिए मशीन की व्यापक प्रयोज्यता के लिए। ड्रिल,एक ही आधार पर स्थापित पंप और डीजल इंजनड्रिलिंग की गहराई 150 मीटर है।
1. एक्सवाई-1ए कम गति वाली ड्रिलिंग रिग इंजीनियरिंग भूगर्भीय सर्वेक्षण रेलवे, उपयोगिताओं, परिवहन, पुलों, बांध नींव और अन्य इमारतों के लिए उपयुक्त;
2- भूगर्भीय कोर ड्रिलिंग, भौतिक जांच; छोटे ज्यूटिंग होल ड्रिलिंग, ब्लास्टिंग होल;
3छोटे-छोटे कुओं का ड्रिलिंग।
रिग सबस्ट्रक्चर और रिगः आप हमारे उत्पादन आधार और चार पहिया ट्रेलर रिग्स हेरिंगबोन, दो आधार और रिग्स, क्रॉलर चेसिस और हेरिंगबोन रिग्स,क्रॉलर चेसिस और हाइड्रोलिक लैंडिंग रिग या ग्राहक की आवश्यकताओं के अनुसार विशेष निर्माण प्रसंस्करण.
|
तकनीकी मापदंड
|
||
|
1.मूल मापदंड
|
छेद का व्यास
|
75,91,110,130,150 मिमी
|
|
ड्रिलिंग गहराई
|
150,100,70,5030 मीटर
|
|
|
ड्रिल पाइप का व्यास
|
42 मिमी
|
|
|
छेद झुकाव कोण
|
90-75°
|
|
|
ड्रिल का आकार
|
1433×697×1273 मिमी
|
|
|
वजन (मोटर को छोड़कर)
|
525 किलो
|
|
|
2घुमावदार
|
ऊर्ध्वाधर गति (4 कदम)
|
71,142,310,620 r/min
|
|
ऊर्ध्वाधर यात्रा
|
450 मिमी
|
|
|
गति की अधिकतम गति के लिए ऊर्ध्वाधर भार
|
0.05 मी/सेकंड
|
|
|
अधिकतम ऊर्ध्वाधर भार को धीमा करने की गति
|
0.067 मी/सेकंड
|
|
|
अधिकतम फ़ीडिंग बल
|
15 KN
|
|
|
अधिकतम ऊर्ध्वाधर गुरुत्व
|
30 KN
|
|
|
अधिकतम आउटपुट टॉर्क
|
1.25 KN.m
|
|
|
3विंडलास
|
अधिकतम वजन के बाद से (एकल रस्सी)
|
15 KN
|
|
ड्रम की गति
|
19,38,84,168 r/min
|
|
|
ड्रम परिधि की गति (दो परतें)
|
0.166,0.331,0.733,1.465 m/s
|
|
|
ड्रम व्यास
|
140 मिमी
|
|
|
तार रस्सी का व्यास
|
9.3 मिमी
|
|
|
तार रस्सी की क्षमता
|
35 मीटर
|
|
|
ब्रेक का व्यास
|
252 मिमी
|
|
|
ब्रेक बैंड की चौड़ाई
|
50 मिमी
|
|
|
4. तेल पंप ((मॉडल YBC-12/80)
|
नामित दबाव
|
8 एमपीए
|
|
प्रवाह
|
8 मिलीलीटर/दिन
|
|
|
नामित गति
|
1500 आर/मिनट
|
|
|
5. पावर मशीन
|
इंजन प्रकारः ZS1105-1
|
नामित शक्तिः12.1 KW
|
|
नामित गति:2200 r/min
|
||
|
मोटर प्रकार: Y160M-4
|
नामित शक्ति:11 किलोवाट
|
|
|
नामित गति:1460 r/min
|
||
1. रिग्स में हेक्सागोनल ड्राइविंग स्टैम के साथ बॉल कैसेट होल्डिंग मैकेनिज्म होता है, जिसमें नॉन-स्टॉप डाउन लीवर, उच्च दक्षता, सुरक्षा और विश्वसनीयता लागू की जा सकती है।
2. निचले छेद के दबाव गेज के साथ सुसज्जित, छेद की स्थिति को समझने में आसान।
3. संभाल केंद्रीकृत, संचालित करने में आसान है.
4कॉम्पैक्ट रिग संरचना, छोटे आकार, हल्के वजन, आसानी से संभालना और विघटन, मैदानों और पहाड़ी क्षेत्रों के लिए।
