उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
मॉडल संख्या: | XY200 | ड्रिलिंग गहराई: | 0-200m |
---|---|---|---|
ड्रिलिंग व्यास: | 75mm | ड्रिल पाइप लंबाई: | 4.2m |
उपयोग: | खनन अन्वेषण | ड्रिलिंग मेथोल्ड: | मिट्टी ड्रिलिंग |
मैक्स स्पिंडल स्पीड: | 557rpm | इंजन शक्ति: | 22HP |
मिट्टी पंप: | BW250 / BW160 | कोण ड्रिलिंग: | 90-75 |
हाई लाइट: | पोर्टेबल कोर ड्रिलिंग मशीन,भूवैज्ञानिक ड्रिलिंग मशीन |

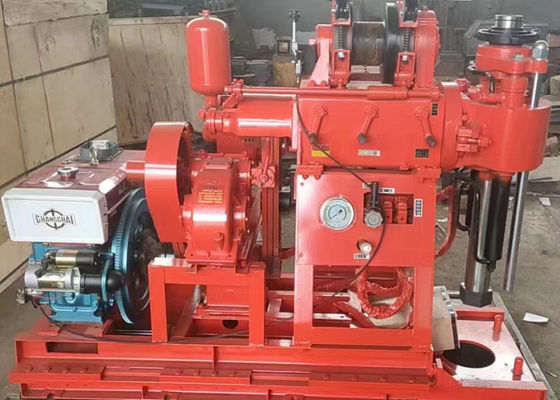

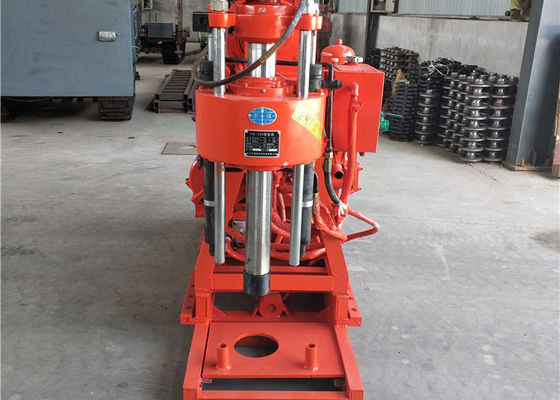

खनन अन्वेषण सीई के लिए लोकप्रिय कोर ड्रिल रिग 200 मीटर ड्रिलिंग गहराई स्वीकृत
एकता मशीन पैरामीटर | |
ड्रिलिंग गहराई | 30--200m |
अंत छेद कैलिबर | 220-75mm |
ड्रिल रॉड कैलिबर | 50 मिमी |
ड्रिलिंग कोण | 90 ° ~ 75 ° |
ड्रिल वजन (शक्ति शामिल नहीं) | 910kg |
एकता मशीन आयाम | 2.5 × 1 × 1.3 2.5 × 0.9 × 1.3 मीटर |
धुरा | |
स्पिंडल स्पीड | 64,128,287,557r / मिनट |
स्पिंडल स्ट्रोक | 450mm |
उभाड़ना | |
अधिकतम .single लाइन hoisting क्षमता | 2400kg |
सिंगल लाइन उठाने की गति | 17,35,75,151r / मिनट |
टिट्रोप कैलिबर | 12.5 मिमी |
टिट्रॉप क्यूबिक उपाय | 35m |
हग बाढ़ गेट कैलिबर | 254mm |
हग बाढ़ गेट बेल्ट चौड़ाई | 70mm |
ड्रिल और छेद के बीच दूरी | 400mm |
कीचड़ पंप | |
प्रकार | क्षैतिज सिंगल आर्न ट्विन-एक्शन |
विस्थापन | 170L / मिनट |
डीजल इंजन | एस 1115 मॉडल 22 एचपी |
बिजली की मोटर | वाई 160 एम -4 15 किलोवाट 1440 आर / मिनट |
अधिकतम दबाव | 1.5Mpa |
काम का दबाव | 0.7Mpa |
पानी की इनलेट कैलिबर | 40mm |
कैलिबर से बाहर निकलने के लिए पानी | 30mm |
त्रिकोण कन्वेयर बेल्ट | B1728mm |
आवेदन
XY200 हाइड्रोलिक फीड कोर ड्रिल छोटा और हल्का भारित होता है, मुख्य रूप से उथले और मध्यम गहरे हीरे टंगस्टन कार्बाइड कोर ड्रिलिंग में उपयोग किया जाता है, इसका उपयोग इंजीनियरिंग भूवैज्ञानिक, हाइड्रोजियोलॉजिकल, पानी के कुएं और ढेर grouting छेद ड्रिलिंग में भी किया जा सकता है।
सामान्य ड्रिल वृद्धि ड्रिल शिफ्ट चूट के आधार पर XY200 ड्रिल रिग, जो श्रम तीव्रता को कम करने के लिए कार्य दक्षता में सुधार के लिए त्वरित परिवर्तन उपकरण का एहसास कर सकता है।
लक्षण
1. हाइड्रोलिक स्वचालित भोजन तंत्र होने, ड्रिलिंग दक्षता में सुधार, श्रम तीव्रता को कम करें।
2. चक को प्रतिस्थापित करने के लिए बॉल कार्ड होल्डिंग तंत्र का उपयोग करके, गैर-स्टॉप डाउन रॉड, सुविधाजनक संचालन, सुरक्षित और भरोसेमंद लागू कर सकते हैं।
3. पिंजरे के साथ उठाना, स्टार व्हील की डबल सपोर्ट स्ट्रक्चर बनाता है, मजबूत सदमे का सामना कर सकता है
4. धुरी बॉक्स असर पोजिशनिंग के चार समूह, गियरेटर कठोर पर्याप्त सौदा बजरी परत, जटिल भूगर्भीय स्थितियों, जैसे कंकड़ परत के साथ रखें
5. मशीन राष्ट्रीय पेटेंट प्रौद्योगिकी के तने के क्लच को गोद लेती है, इसमें बड़े संचरण टोक़, संचालित करने में आसान, नि: शुल्क रखरखाव की प्रमुख विशेषताएं हैं
