उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | XY-1A वाटर वेल ड्रिलिंग रिग | पावर टाइप: | डीजल / 13.3kw |
|---|---|---|---|
| मॉडल संख्या: | एक्सवाई-1ए | ड्रिल गहराई: | 150 मीटर |
| प्रयोग: | पानी का कुआ | रंग: | पीला, पीला या आपके अनुरोध के रूप में |
| आवेदन पत्र: | भूवैज्ञानिक अन्वेषण | ड्रिलिंग कोण: | 90 ~ 75° |
| ड्रिलिंग व्यास: | अनुकूलित | आयाम: | 1100*600*500mm, 600*650*2330mm, |
| गारंटी: | 12 महीने | बिक्री के बाद सेवा प्रदान की गई: | वीडियो तकनीकी सहायता |
| हाई लाइट: | 150 मीटर गहराई जल खैर ड्रिलिंग रिग,पोर्टेबल बोरहोल ड्रिलिंग मशीन 150 मीटर,13.3 किलोवाट बोरहोल ड्रिलिंग मशीन |
||

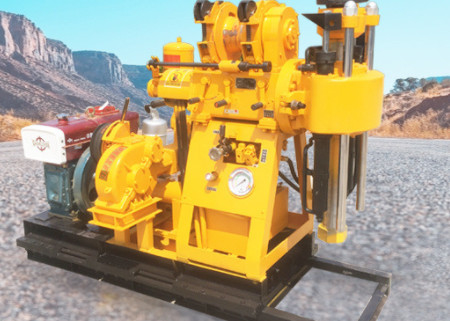

XY-1A पोर्टेबल उथला कम गहराई वाला बोरहोल वाटर वेल ड्रिलिंग रिग मशीन
XY-1A वाटर वेल ड्रिलिंग रिग 150 मीटर गहराई के साथ
XY-1A वाटर वेल ड्रिलिंग रिग्समैंपरिचय
XY-1A ड्रिलिंग रिग का उपयोग मुख्य रूप से भूवैज्ञानिक सामान्य जांच और अन्वेषण, सड़क और ऊंची इमारत नींव की खोज, कंक्रीट संरचना में छेद के प्रकार, नदी के किनारे, पृथ्वी के तापमान केंद्रीय एयर-कंडीशनर, आदि के लिए किया जाता है। ड्रिलिंग परिवार के कुओं में व्यापक रूप से उपयोग किए जाने वाले छोटे ड्रिल रिग , ड्रिलिंग उद्योग कुओं और ड्रिलिंग सर्वेक्षण भूवैज्ञानिक नमूनाकरण, एसपीटी सेवा आदि। ड्रिलिंग डाया।ग्राहकों की आवश्यकता के अनुसार 50-200 मिमी या उससे अधिक होगा।
XY-1A वाटर वेल ड्रिलिंग रिग्सtechnicals
| Xy -1 एक ड्रिलिंग रिग | ड्रिलिंग छेद व्यास | मिमी | 150 |
| ड्रिलिंग गहराई | एम | 150 | |
| ड्रिल पाइप व्यास | मिमी | 42 | |
| बोरहोल झुकाव | ° | 90 डिग्री ~ 75 डिग्री | |
| रिग आयाम (एल × बी × एच) | मिमी | 1640×1030×1440 | |
| ड्रिल वजन (इंजन को छोड़कर) | किलोग्राम | 500 | |
|
जाइरोस्कोप
|
तकला गति (तीन ब्लॉक) | आर / मिनट | 142,285,570 |
| धुरी यात्रा | मिमी | 450 | |
| अधिकतम चलती गति | मी/मिनट | 3 | |
| लंबवत अधिकतम फ़ीड बल | के.एन. | 15 | |
| ऊर्ध्वाधर अधिकतम लिफ्ट | के.एन. | 25 | |
| windlass | उत्थापन क्षमता (एकल गति रस्सी) | के.एन. | 10 |
| ड्रम की गति | आर / मिनट | 55,110,220 | |
| ड्रम परिधि वेग | एमएस | 0.42,0.84,1.68 | |
| ड्रम व्यास | मिमी | 145 | |
| तार रस्सी व्यास | मिमी | 9.3 | |
| रस्सी का वजन | एम | 27 | |
|
ब्रेक का व्यास
|
मिमी | 230 | |
| ब्रेक बैंड की चौड़ाई | मिमी | 50 | |
| पानी का पम्प | पंप प्रकार | क्षैतिज एकल सिलेंडर डबल अभिनय | |
| अधिकतम विस्थापन |
एल / मिनट |
95(77) | |
|
अधिकतम स्वीकार्य दबाव
|
एमपीए | 1.2 | |
| काम का दबाव | एमपीए | 1.2 | |
| सिलेंडर व्यास | मिमी | 80 | |
| तेल खींचने का यंत्र | पंप प्रकार | गियर पंप | |
| शक्ति | किलोवाट | 16.2 | |
| मूल्यांकन दबाव | एमपीए | 12.5 | |
| मोटर प्रकार | वाईबीसी-12/125 | ||
| विस्थापन | एल / आर | 12 | |
| मूल्याँकन की गति | आर / मिनट | 2000 |
XY-1A वाटर वेल ड्रिलिंग रिग्स विशेषताएं
1. हाइड्रोलिक फीडिंग डिवाइस के साथ, उन्नत ड्रिलिंग दक्षता, कम श्रम शक्ति।
2. रिग एक ऊपरी गोलाकार जबड़ा धारण तंत्र और हेक्सागोनल केली से सुसज्जित है जिसे शटडाउन, उच्च दक्षता, सुरक्षित और विश्वसनीय के बिना बदला जा सकता है।
3. छेद के अंदर की स्थिति को नियंत्रित करने के लिए दबाव का संकेत देने के लिए एक छेद के नीचे दबाव नापने का यंत्र लगाया जाता है।
4. कॉम्पैक्ट संरचना, छोटी मात्रा, हल्के, उच्च वियोज्यता, आसान परिवहन और मैदानी इलाकों में संचालन के लिए उपयुक्त
स्थल निरीक्षण एवं मृदा परीक्षण
प्रस्तावित निर्माण स्थल पर उपसतही स्थितियों की जानकारी प्राप्त करने के लिए स्थल अन्वेषण या मृदा अन्वेषण किया जाता है।मिट्टी की खोज में साइट पर प्राकृतिक मिट्टी जमा की प्रोफ़ाइल का निर्धारण करना, मिट्टी के नमूने लेना और मिट्टी के इंजीनियरिंग गुणों का निर्धारण करना शामिल है।
लिफ्टर को वेरिएबल डायमीटर जॉइंट के खांचे में बांधें, पैड फोर्क लेने के लिए विंच के दाहिने हैंडल को घुमाएं, छिद्रित पाइप को बाहर निकालें, कोर ट्यूब को स्थापित करें, ड्रिलिंग टूल को बोरहोल के शीर्ष पर उठाएं, बाईं ओर ले जाएं चरखी का लगातार संभाल, और ड्रिलिंग उपकरण को एक समान गति से बोरहोल में कम करें।जब चर व्यास के जोड़ का खांचा इनलेट के करीब होता है, तो लिफ्टर को ब्लॉक करने और हटाने के लिए पैड फोर्क का उपयोग करें।
वाटर वेल ड्रिलिंग रिग की ड्रिलिंग प्रक्रिया में हमें किन पहलुओं पर ध्यान देना चाहिए
बिट वाटर वेल ड्रिलिंग रिग की ड्रिलिंग में बहुत महत्वपूर्ण भूमिका निभाता है, लेकिन बिट की गुणवत्ता सीधे वाटर वेल ड्रिलिंग की दक्षता और गुणवत्ता को प्रभावित करती है।इसलिए, चयन प्रक्रिया में, हमें निचले बिट के चयन और उपयोग पर ध्यान देना चाहिए।जब हम ड्रिल बिट का संचालन कर रहे होते हैं, तो हमें बेहतर उत्पादन और संचालन के लिए कई पहलुओं पर ध्यान देना चाहिए।
1. पानी की ड्रिलिंग रिग की ड्रिल बिट की ड्रिलिंग संरचना के बाद ड्रिल किया जाता है, केंद्रीय ड्रिलिंग उपकरण को समय पर बदलने की आवश्यकता होती है।सबसे पहले, छेद के तल को साफ करने की जरूरत है, और फिर छेद के तल पर अवशेषों को उड़ाने की जरूरत है।ड्रिल बिट के घूमना बंद हो जाने के बाद, वाटर वेल ड्रिलिंग रिग में ड्रिलिंग टूल को धीरे-धीरे ऊपर उठाया जा सकता है।जब उत्तोलन बल ड्रिलिंग उपकरण को उठाने के लिए पर्याप्त हो, तो यह सबसे उपयुक्त है।
2. ड्रिलिंग प्रक्रिया के दौरान, वाटर वेल ड्रिलिंग रिग के ड्रिल बिट को संक्षेप में प्रस्तुत किया जाएगा।आवरण की अनुवर्ती स्थिति का सावधानीपूर्वक निरीक्षण करना, छेद में विशिष्ट स्थिति को समय पर समझना और आवश्यक होने पर छेद को साफ रखना भी आवश्यक है।इसके अलावा, ड्रिलिंग प्रक्रिया के दौरान वाटर वेल ड्रिलिंग रिग में ड्रिल बिट को जबरदस्ती बाहर नहीं निकाला जाएगा।
3. कभी-कभी पानी के कुएं ड्रिलिंग रिग के छेद के तल पर अधिक अवशिष्ट रॉक स्लैग होगा, और सनकी बिट का घूर्णन हिस्सा रॉक स्लैग द्वारा अटक जाएगा, जो इसके पीछे हटने और उत्पादन को प्रभावित करेगा।इस समय, हवा के दबाव को परिवहन करना, छेद को फिर से साफ करना, डीटीएच हथौड़ा को थोड़े समय में काम करना और फिर केंद्रीय ड्रिलिंग उपकरण को फिर से उठाना आवश्यक है।
