उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Production Name: | 200m Depth Crawler Mounted Drill Rig | Model: | GK-200 |
|---|---|---|---|
| Voltage:: | 220v | Weight:: | 600kg |
| Dimension(L*W*H): | 1730*860*1360 | Application: | coring machine |
| Usage: | geological core drilling and physical engineering | Color: | Customised |
| OEM: | Acceptable | Warranty: | 12 months from the date of delivery |
| प्रमुखता देना: | कोरिंग जांच क्रॉलर घुड़सवार ड्रिल रिग,75 मिमी व्यास क्रॉलर घुड़सवार ड्रिल रिग,क्रॉलर घुड़सवार कोरिंग ड्रिल रिग |
||

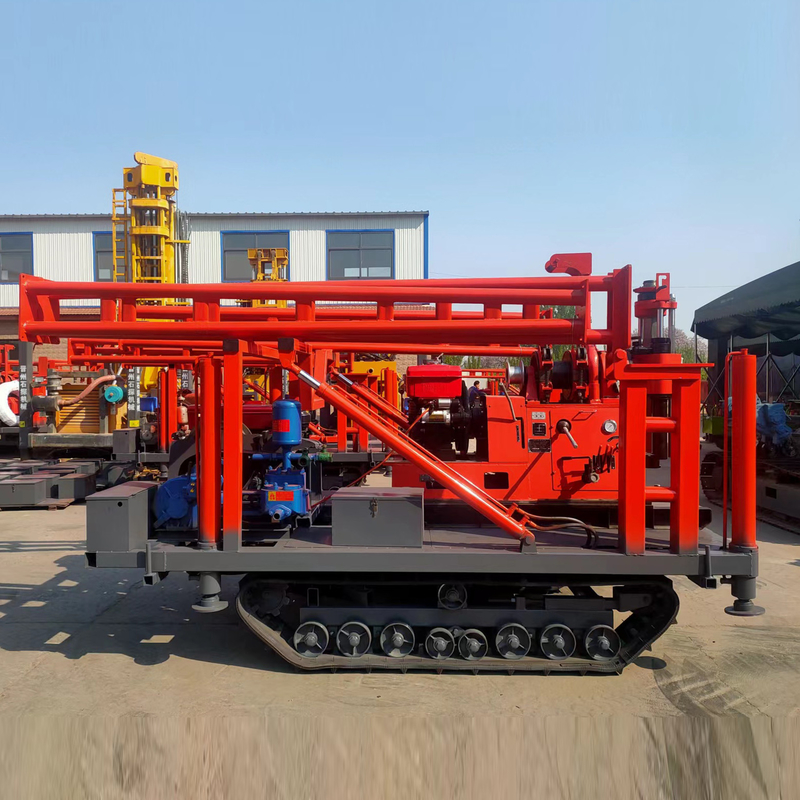

200 मीटर गहराई क्रॉलर घुड़सवार ड्रिल रिग
उत्पाद का परिचय
यह एक प्रकार का व्यापक रूप से इस्तेमाल किया और हाइड्रोलिक खिला ड्रिल है, जो बड़ी शक्ति, महान उठाने बल (2T) और उच्च ट्रांसमिशन टॉर्क की विशेषताएं है।तेल दबाव फ़ीड के साथ एक हल्के उथले छेद रिग हैजनगणना अन्वेषण, भूभौतिक अन्वेषण, सड़क और भवन अन्वेषण और छोटे कुएं ड्रिलिंग के लिए उपयुक्त।
| ड्रिलिंग रिग मॉडल | |
| ड्रिलिंग व्यास ((मिमी) | 75,91,110,130,150,300 |
| ड्रिलिंग गहराई (एम) | 200,150,100,70,50,30 |
| ड्रिल पाइप का व्यास (मिमी) | 42,50 |
| ड्रिलिंग कोण ((°) | 90~75 |
| उपकरण का आकार ((L * B * H) | 1730 * 860 * 1360 (मिमी) |
| रिग वजन (इंजन को छोड़कर) | 700 |
| मोबाइल उपकरण | |
| चलती लंबाई | 350 मिमी |
| दूरी छोड़ें | 300 मिमी |
| घुमावदार | |
| धुरी गति (चार गियर) (r/min) | 115,230,505,1010 |
| स्पिंडल यात्रा ((मिमी) | 450 |
| स्पिंडल नो लोड लिफ्टिंग अधिकतम चलती गति ((m/s) | 0.05 |
| धुरी कोई लोड ड्रॉप नहीं अधिकतम गति गति ((m/s) | 0.067 |
| स्पिंडल का अधिकतम फ़ीड दबाव ((KN) | 15 |
| धुरी का अधिकतम उठाने का बल ((KN) | 25 |
| धुरी का अधिकतम आउटपुट टॉर्क ((KN• m) | 1.5 |
| लिंच की इकट्ठा | |
| लिंच अधिकतम उठाने बल (एकल रस्सी) | 20 |
| रील की गति (r/min) | 20,39,85,170 |
| रील परिधि गति ((m/s) | 0.172, 0.345, 0.738, 1.476 |
| रील का व्यास ((मिमी) | 140 |
| तार रस्सी का व्यास ((मिमी) | 9.3 |
| तार रस्सी घनत्व (एम) | 40 |
| ब्रेक व्यास ((मिमी) | 278 |
| ब्रेक बैंड की चौड़ाई (मिमी) | 50 |
| पंप का प्रकार | क्षैतिज एकल सिलेंडर डबल अभिनय |
| अधिकतम विस्थापन (मोटर) ((L/min) | 95 (77) |
| अधिकतम अनुमेय दबाव (एमपीए) | 1.2 |
| कार्य दबाव (एमपीए) | 0.7 |
| सिलेंडर का व्यास (मिमी) | 80 |
| पिस्टन स्ट्रोक ((मिमी) | 100 |
| तेल पंप | |
| तेल पंप का प्रकार | YBC-20/125 |
| नाममात्र दबाव (एमपीए) | 12.5 |
| नामित प्रवाह ((ml/r) | 20 |
| नामित गति ((r/min) | 800-2500 |
| डीजल इंजन या मोटर | |
| डीजल इंजन | 1110 |
| नाममात्र शक्ति (किलोवाट) | 16.2 |
| नाममात्र गति (r/min) | 2200 |
| नामित दबाव ((Mpa) | 12.5 |
| मोटर का प्रकार | Y160M - 4 |
| नाममात्र शक्ति (किलोवाट) | 11 |
| नाममात्र गति (r/min) | 1460 |
उत्पाद की विशेषताएं
A.53*59 ड्रिलिंग रॉड अपनाया गया,उच्च कठोरता और मजबूत वितरण टोक़।
यह मशीन राष्ट्रीय पेटेंट तकनीक से लैस है--- कॉपर क्लच,जिसकी विशेषता मजबूत ट्रांसमिशन टॉर्क,आसान संचालन और मुफ्त रखरखाव है।
B.विंच के लिए, हम बड़े मॉड्यूल ग्रह गियर का उपयोग करते हैं और समर्थन फ्रेम जोड़ते हैं, जिससे विंच की उठाने और ब्रेक करने की क्षमता में काफी वृद्धि होती है।
सी. ऊर्ध्वाधर धुरी को चार समूहों के बीयरिंगों द्वारा तय किया जाता है ताकि यह सुनिश्चित किया जा सके कि घूर्णी मशीन बजरी की परत और अन्य जटिल भूवैज्ञानिक परिस्थितियों के लिए पर्याप्त कठोर हो।
डी. 160L/min के प्रवाह के साथ कीचड़ पंप से लैस करने के लिए ताकि यह लागत को बचाए और मशीन को कॉम्पैक्ट,मोबिल और हल्का बना सके।
उत्पाद अनुप्रयोग
1परियोजनाओं का निर्माण ड्रिलिंग, जैसे खनन, भू-तकनीकी जांच, रेलवे, सड़क, बंदरगाह, पुल,
जल संरक्षण और जल विद्युत, सुरंग, कुंआ, औद्योगिक और नागरिक निर्माण;
2- कोर खनन अन्वेषण, या अन्वेषण;
3. छोटे छेद व्यास के पानी के कुएं ड्रिलिंग;
4गर्मी पंप के लिए भूतापीय पाइप की स्थापना;
5. छोटे व्यास के छेद की नींव के ढेर ड्रिलिंग.
हाइड्रोलिक ड्रिल सामान में पहनना सबसे आम असर सीट है?
रूढ़िवादी विधि आम तौर पर मरम्मत के लिए सतह बनाने के बाद मशीनिंग को अपनाती है और सतह बनाने से भागों की उपस्थिति बहुत उच्च तापमान तक पहुंच जाएगी, जिससे भागों का विरूपण या दरारें होती हैं,और मशीनिंग के माध्यम से आकार प्राप्त करने के लिए काफी डाउनटाइम को लम्बा होगाइसलिए, साइट पर मरम्मत के लिए बहुलक समग्र सामग्री का उपयोग किया जाना चाहिए, जिसका न तो थर्मल प्रभाव है और न ही मरम्मत मोटाई सीमित है।उत्पाद का घर्षण प्रतिरोध और धातु सामग्री के पास नहीं है कि रियायत 100% संपर्क और मरम्मत भागों के सहयोग सुनिश्चित कर सकते हैं, उपकरण के प्रभाव और कंपन को कम करें और पहनने की संभावना को रोकें।
