उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | लघु जल कुआं ड्रिलिंग रिग | बिजली का प्रकार: | डीजल या मोटर |
|---|---|---|---|
| वोल्टेज: | 220 वोल्ट | आयाम ((L*W*H): | 1730*860*1360 |
| प्रयोग: | पानी का कुआँ, रेलवे, कोर | रंग: | ग्राहक की आवश्यकता है |
| प्रमुखता देना: | रॉक कोर ड्रिलिंग मशीन,भूवैज्ञानिक ड्रिलिंग मशीन |
||

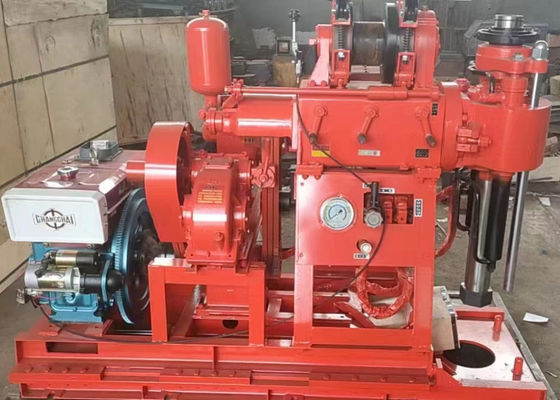

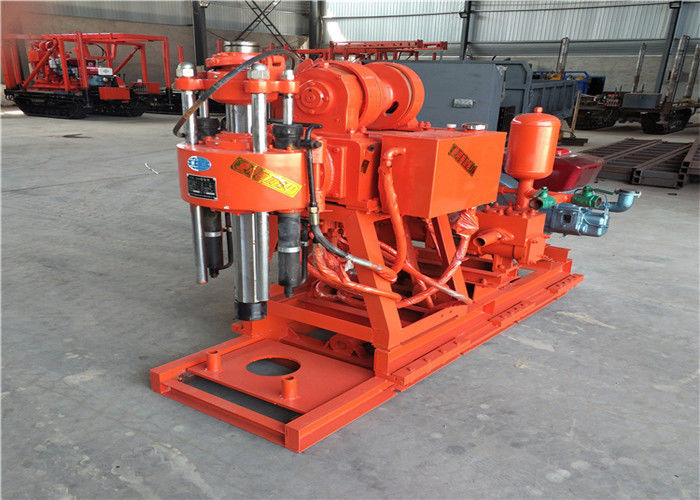

GK200 मोबाइल जियोलॉजिकल माइनिंग कोर ड्रिल रिग डायमंड कोर ड्रिलिंग मशीन
GK-200 कोर ड्रिल रिग
जीके-200 ड्रिलिंग रिग 200 ड्रिलिंग रिग का एक सुधार है, जो एक पोर्टेबल ड्रिलिंग रिग है। जीके-200 ड्रिलिंग रिग में सामान्य ड्रिलिंग रिग के आधार पर एक ड्रिलिंग रिग शिफ्ट स्लाइड जोड़ा गया है,जो तेजी से ड्रिलिंग टूल्स की जगह ले सकता है, कार्य दक्षता में सुधार और श्रम तीव्रता को कम करें।
GK-200 कोर ड्रिल रिग पैरामीटर
| ड्रिलिंग रिग | |
| ड्रिलिंग व्यास ((मिमी) | 75,91,110,130,150,300 |
| ड्रिलिंग गहराई (एम) | 200,150,100,70,50,30 |
| ड्रिल पाइप का व्यास (मिमी) | 42,50 |
| ड्रिलिंग कोण ((°) | 90~75 |
| उपकरण का आकार ((L * B * H) | 1730 * 860 * 1360 (मिमी) |
| रिग वजन (इंजन को छोड़कर) | 700 |
| मोबाइल उपकरण | |
| चलती लंबाई | 350 मिमी |
| दूरी छोड़ें | 300 मिमी |
| घुमावदार | |
| धुरी गति (चार गियर) (r/min) | 115,230,505,1010 |
| स्पिंडल यात्रा ((मिमी) | 450 |
| स्पिंडल नो लोड लिफ्टिंग अधिकतम चलती गति ((m/s) | 0.05 |
| धुरी कोई लोड ड्रॉप नहीं अधिकतम गति गति ((m/s) | 0.067 |
| स्पिंडल का अधिकतम फ़ीड दबाव ((KN) | 15 |
| धुरी का अधिकतम उठाने का बल ((KN) | 25 |
| धुरी का अधिकतम आउटपुट टॉर्क ((KN• m) | 1.5 |
| लिंच की इकट्ठा | |
| लिंच अधिकतम उठाने बल (एकल रस्सी) | 20 |
| रील की गति (r/min) | 20,39,85,170 |
| रील परिधि गति ((m/s) | 0.172,0.345,0.738,1.476 |
| रील का व्यास ((मिमी) | 140 |
| तार रस्सी का व्यास ((मिमी) | 9.3 |
| तार रस्सी घनत्व (एम) | 40 |
| ब्रेक व्यास ((मिमी) | 278 |
| ब्रेक बैंड की चौड़ाई (मिमी) | 50 |
| तेल पंप | |
| तेल पंप का प्रकार | YBC -20/125 |
| नाममात्र दबाव (एमपीए) | 12.5 |
| नामित प्रवाह ((ml/r) | 20 |
| नामित गति ((r/min) | 800-2500 |
| डीजल इंजन या मोटर | |
| डीजल इंजन | 1115 |
| नाममात्र शक्ति (किलोवाट) | 16.2 |
| नाममात्र गति (r/min) | 2200 |
| नामित दबाव ((Mpa) | 12.5 |
| मोटर का प्रकार | Y160M - 4 |
| नाममात्र शक्ति (किलोवाट) | 11 |
| नाममात्र गति (r/min) | 1460 |
जीके-200 कोर ड्रिल रिग आवेदन
1यह ड्रिल भूवैज्ञानिक सर्वेक्षण अन्वेषण, भूभौतिकीय अन्वेषण, सड़क और भवन नींव अन्वेषण, विस्फोट छेद और grouting छेद और अन्य ड्रिलिंग परियोजनाओं के लिए उपयुक्त है।
मिश्र धातु के टुकड़े, हीरे के टुकड़े और मिश्रित टुकड़े विभिन्न परतों के अनुसार ड्रिल किए जा सकते हैं।
2 से 9 ग्रेड की रेत वाली मिट्टी और मौसम से ग्रस्त चट्टानों को ड्रिल कर सकता है।
ड्रिलिंग की नाममात्र गहराई 200 मीटर, सबसे गहराई 220 मीटर से अधिक नहीं होनी चाहिए; नाममात्र खोलने का व्यास 110 मिमी है, अधिकतम खोलने का व्यास 325 मिमी है, अंतिम छेद का व्यास 75 मिमी है;छेद की गहराई गठन की स्थिति पर निर्भर करती है.
जीके-200 कोर ड्रिल रिग की विशेषताएं
1, तेल के दबाव के साथ स्वचालित फ़ीड संरचना, यांत्रिक ट्रांसमिशन, ड्रिलिंग दक्षता में सुधार, श्रमिकों की शारीरिक श्रम तीव्रता को कम।
2चक के स्थान पर गेंद कार्ड होल्डिंग संरचना का उपयोग करके, नॉन-स्टॉप रॉड, हैंडल एकाग्रता, संचालित करने में आसान, सुरक्षित और विश्वसनीय प्राप्त कर सकते हैं।
3. छेद के नीचे दबाव का संकेत देने के लिए दबाव गेज से सुसज्जित, छेद में स्थिति को समझना आसान है।
4इसका उपयोग छेद को स्थानांतरित करने के लिए किया जा सकता है, या छेद को खोलने के लिए घूर्णी खोलने के लिए किया जा सकता है।
5, संरचना तंग है, ड्रिल, पानी पंप और डीजल इंजन एक ही आधार पर स्थापित हैं, एक छोटे से क्षेत्र पर कब्जा कर रहे हैं।
6, हल्के वजन, मजबूत अपघटन, स्थानांतरित करने में आसान, सादा और पहाड़ी निर्माण के लिए उपयुक्त।
कार्य वातावरण
1, ऊंचाई 1000 मीटर से अधिक नहीं है।
2, परिवेश का तापमान -10~45°C से अधिक नहीं होता है।
3, परिवेश आर्द्रता 96% (+25°C) से अधिक नहीं है
